Вы установили чашу, но спустя месяц эксплуатации поняли, что поток воды слишком слабый для полноценной тренировки, а насос издает гул, который слышен во всех спальнях дома. Выбор противотока для бассейна часто превращается в лотерею: либо оборудование не справляется с нагрузкой, либо бюджет неоправданно раздут из-за избыточной мощности, которая в домашних условиях не требуется.
В этой статье мы разберем технические параметры подбора системы, включая расчет производительности насоса в кубических метрах в час, выбор типа закладного узла для бетонных и композитных чаш, влияние диаметра трубопроводов на гидравлические потери и различия между навесными и встраиваемыми моделями. Вы поймете, как соотнести мощность двигателя с размерами зеркала воды, чтобы избежать турбулентности, и почему важно учитывать тип закладной при проектировании армирования чаши.
Рынок оборудования для водоподготовки и аттракционов перенасыщен предложениями, где технические характеристики часто завышены в маркетинговых целях. Ошибки при подборе противотока для бассейна на этапе проектирования приводят к необходимости демонтажа облицовки, переделки узлов примыкания и замены дорогостоящих насосных групп. Понимание физики потока и требований к скорости движения воды в трубопроводе позволяет исключить ошибки монтажа и обеспечить долговечность системы, исключая кавитацию и преждевременный износ рабочих колес насоса.
Василихин Денис, Генеральный директор
При подборе противотока ключевым параметром является не только мощность насоса, но и пропускная способность закладного узла. Часто инженеры ставят мощный двигатель, но используют зауженные магистрали, что создает избыточное давление, шум и риск разрыва соединений. Всегда проверяйте соответствие сечения труб производительности насоса и закладывайте в проект возможность легкого доступа к обслуживанию узла управления.
Принцип работы и функциональное назначение систем искусственного течения
Система искусственного течения представляет собой гидродинамическое устройство, обеспечивающее формирование направленного потока воды высокой интенсивности. Технически противоток для бассейна состоит из мощного центробежного насоса, закладной ниши с форсункой, системы трубопроводов большого диаметра и блока управления с пневматической кнопкой или сенсорной панелью. При активации насос забирает воду из чаши через всасывающие отверстия и с высоким давлением подает ее обратно через сопло, создавая встречный поток, позволяющий пловцу имитировать плавание на длинные дистанции в ограниченном пространстве.
Функциональное назначение
Основная задача оборудования — расширение функционала малых чаш. В объектах с ограниченной площадью зеркала воды установка такой системы превращает бассейн в полноценный тренажер. Кроме того, при правильной настройке интенсивности потока, устройство выполняет функцию гидромассажа, обеспечивая терапевтическое воздействие на мышцы и улучшая микроциркуляцию крови.
в подарок!
Пошаговый алгоритм выбора оборудования
- Определение целевого назначения: для профессиональных тренировок требуются модели с высокой мощностью насоса и возможностью регулировки скорости потока, для оздоровительных процедур достаточно стандартных систем с функцией аэрации.
- Расчет производительности: мощность насоса должна соответствовать объему чаши и предполагаемым нагрузкам, чтобы поток был равномерным и стабильным по всей площади воздействия.
- Тип монтажа: выбор между навесными моделями для готовых чаш и встраиваемыми системами, которые монтируются на этапе бетонирования или армирования каркаса бассейна.
- Совместимость с фильтрацией: проверка гидравлических потерь в системе трубопроводов, чтобы избежать кавитации насоса и преждевременного выхода оборудования из строя.
- Интеграция управления: выбор между простым пневматическим управлением, расположенным на лицевой панели, и выносным щитом, который обеспечивает более надежную эксплуатацию в условиях высокой влажности.
Типичные риски при эксплуатации
Распространенные ошибки при проектировании и монтаже систем искусственного течения часто приводят к снижению эффективности работы или повреждению конструкций бассейна. Ключевые риски включают использование трубопроводов недостаточного диаметра, что создает избыточное гидравлическое сопротивление и перегрев двигателя насоса. Также критическим фактором является отсутствие или некорректная установка закладных элементов, что вызывает вибрации корпуса и нарушение герметичности гидроизоляционного слоя в зоне установки форсунки. Неправильное расположение пневматической кнопки управления в зоне прямого попадания брызг часто приводит к замыканию контактов. Эксплуатация систем без учета требований к электробезопасности, в частности отсутствие отдельного контура заземления и дифференциальной защиты, недопустима и создает прямую угрозу безопасности пользователей.

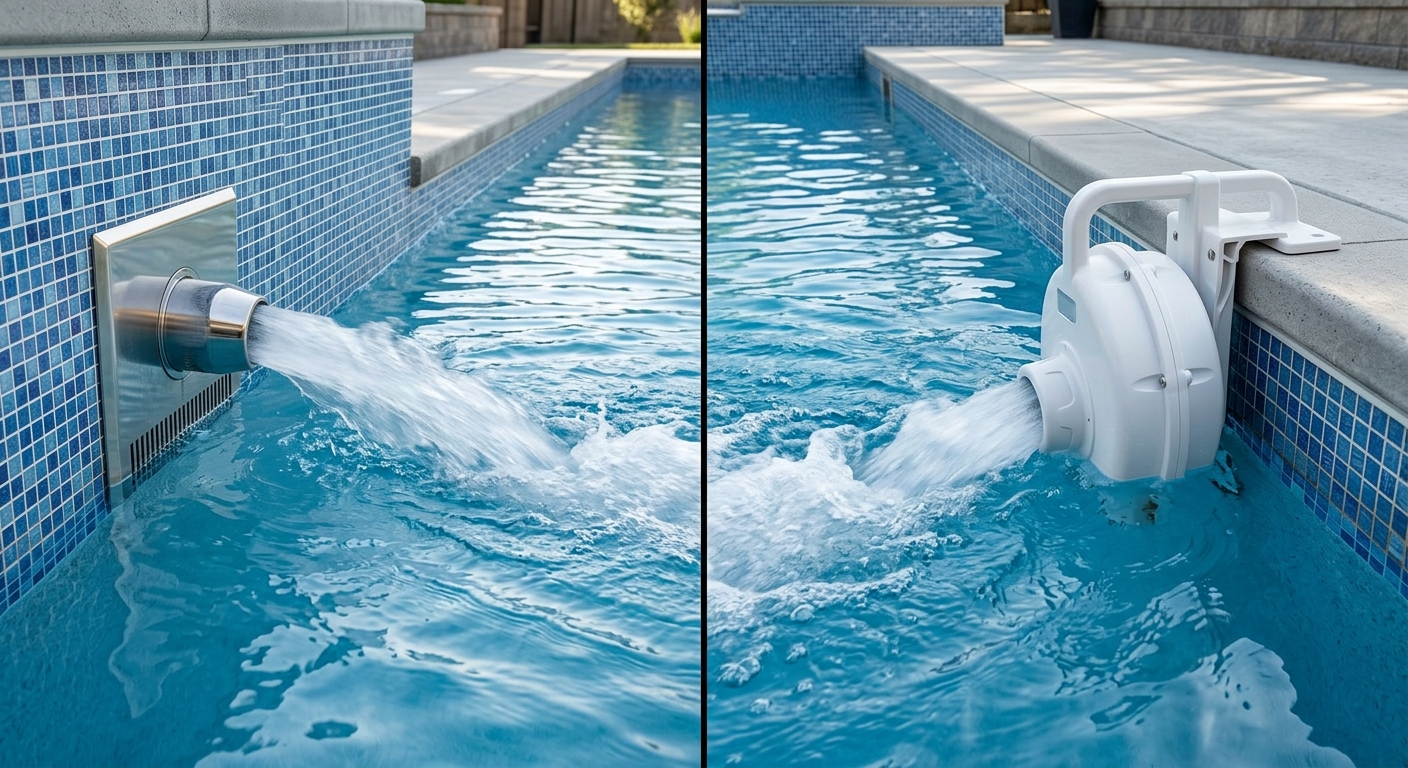

Классификация противотоков: навесные модели против встраиваемых решений
Соблюдение норм электробезопасности — лишь фундамент. Далее встает вопрос выбора конструктивного исполнения устройства, определяющего интеграцию в чашу. Навесные и встраиваемые системы различаются не только способом монтажа, но и эксплуатационными характеристиками, а также требованиями к подготовке объекта.
Миф 1: Навесные модели — временное решение с низкой мощностью
Распространено мнение, что навесной противоток для бассейна уступает стационарным аналогам по производительности. Это не так. Современные навесные системы комплектуются насосами с идентичными характеристиками по расходу воды (м³/ч), что позволяет создавать полноценный поток для профессиональных тренировок. Главное преимущество навесных систем — отсутствие необходимости врезки в гидроизоляционный контур чаши. Это исключает риск нарушения герметичности в местах прохода закладных элементов, что критично для бассейнов с пленочным покрытием или композитных чаш, где повторная герметизация технически сложна.
Миф 2: Встраиваемые решения требуют сложного обслуживания
Существует опасение, что скрытый монтаж усложняет ремонт. На практике встраиваемая система проектируется на этапе бетонирования чаши. Закладная деталь монолитно связывается с каркасом, а насосное оборудование выносится в сухое техническое помещение. Такое разделение упрощает доступ к двигателю для планового сервиса. В отличие от навесных систем, где насос постоянно находится в зоне влажности или требует сложного демонтажа корпуса, встраиваемые модели обеспечивают долговечность узлов за счет работы в сухой среде.
Василихин Денис, Генеральный директор
"Выбор между типами противотоков всегда диктуется этапом строительства. Если чаша уже сдана в эксплуатацию, установка встраиваемой системы потребует демонтажа части облицовки и нарушения гидроизоляции. В таких случаях навесная модель — единственно верное инженерное решение. При проектировании нового объекта я всегда рекомендую встраиваемые системы: они эстетичны, не создают препятствий в чаше и обеспечивают лучший гидродинамический поток за счет точного позиционирования сопла относительно зеркала воды."
| Критерий | Навесные модели | Встраиваемые модели |
|---|---|---|
| Этап установки | Любой (в т.ч. готовый объект) | Только при строительстве чаши |
| Эстетика | Наличие корпуса на борту | Скрытый монтаж (заподлицо) |
| Гидроизоляция | Не нарушается | Требует тщательной герметизации |
Типичная ошибка при выборе — игнорирование радиуса действия потока. Встраиваемые системы позволяют настроить угол наклона сопла более точно, что минимизирует турбулентность. Навесные модели часто имеют фиксированные параметры, что может быть неудобно в чашах с нестандартной глубиной или сложной геометрией дна.
Технические характеристики насосного оборудования и их влияние на интенсивность потока
Для понимания того, как именно противоток для бассейна формирует поток, необходимо рассматривать связку насос-гидромассажное сопло как единую гидравлическую систему. Ключевой ошибкой при подборе часто становится ориентация исключительно на производительность насоса в кубометрах в час без учета потерь давления в трубопроводе.
Производительность насоса, указанная в паспорте, — это теоретический максимум при нулевом сопротивлении. В реальности напорная характеристика насоса должна перекрывать сопротивление закладных элементов, диаметр труб и длину магистрали. При использовании труб малого сечения или чрезмерно длинных трасс насос выходит из рабочей точки, поток становится турбулентным, а вибрация трубопровода возрастает, что ведет к быстрому износу соединений.
Инженерный подход к выбору оборудования строится на оценке трех параметров:
- Расход воды: определяет объем массы, воздействующей на пловца. Для тренировочного процесса требуется не менее 60-70 кубометров в час.
- Напор (высота водяного столба): обеспечивает скорость потока. Высокий напор при малом расходе создает узкую, жесткую струю, которая не держит тело пловца.
- Диаметр сопла: критический фактор. При одинаковой мощности насоса, сужение выходного отверстия увеличивает скорость струи, но снижает площадь охвата, создавая эффект точечного гидромассажа вместо равномерного сопротивления.
На практике часто встречается ситуация, когда насос с избыточной мощностью устанавливается на слишком короткую магистраль с тонкими трубами. Это приводит к кавитации на входе в рабочее колесо. Последствия проявляются как характерный гул и постепенное разрушение крыльчатки. В идеальной схеме диаметр всасывающего патрубка должен быть на один шаг больше напорного, чтобы избежать падения давления в зоне всасывания.
| Параметр | Влияние на поток |
|---|---|
| Мощность двигателя | Определяет стабильность потока при нагрузке |
| Рабочая кривая | Показывает зависимость расхода от реального сопротивления |
| Диаметр сопла | Формирует вектор и площадь воздействия струи |
Важным аспектом является наличие системы подмеса воздуха. Эффект Вентури, при котором воздух затягивается в поток за счет разрежения, значительно меняет плотность водной массы. Это снижает ударную нагрузку на мышцы и позволяет использовать противоток для восстановительных процедур, а не только для силового плавания. Однако, если сечение воздушной трубки недостаточно, при включении насоса на полную мощность может возникать обратный выброс воды в систему подачи воздуха. Экспертное решение заключается в установке обратных клапанов и правильном расчете высоты расположения воздушного регулятора относительно зеркала воды.
При проектировании системы важно закладывать возможность регулировки. Насосы с частотным преобразователем позволяют плавно менять интенсивность потока, что необходимо для адаптации противотока под разные уровни физической подготовки пользователей. Это исключает избыточное давление в системе и продлевает ресурс уплотнений, предотвращая гидроудары при пуске насоса.

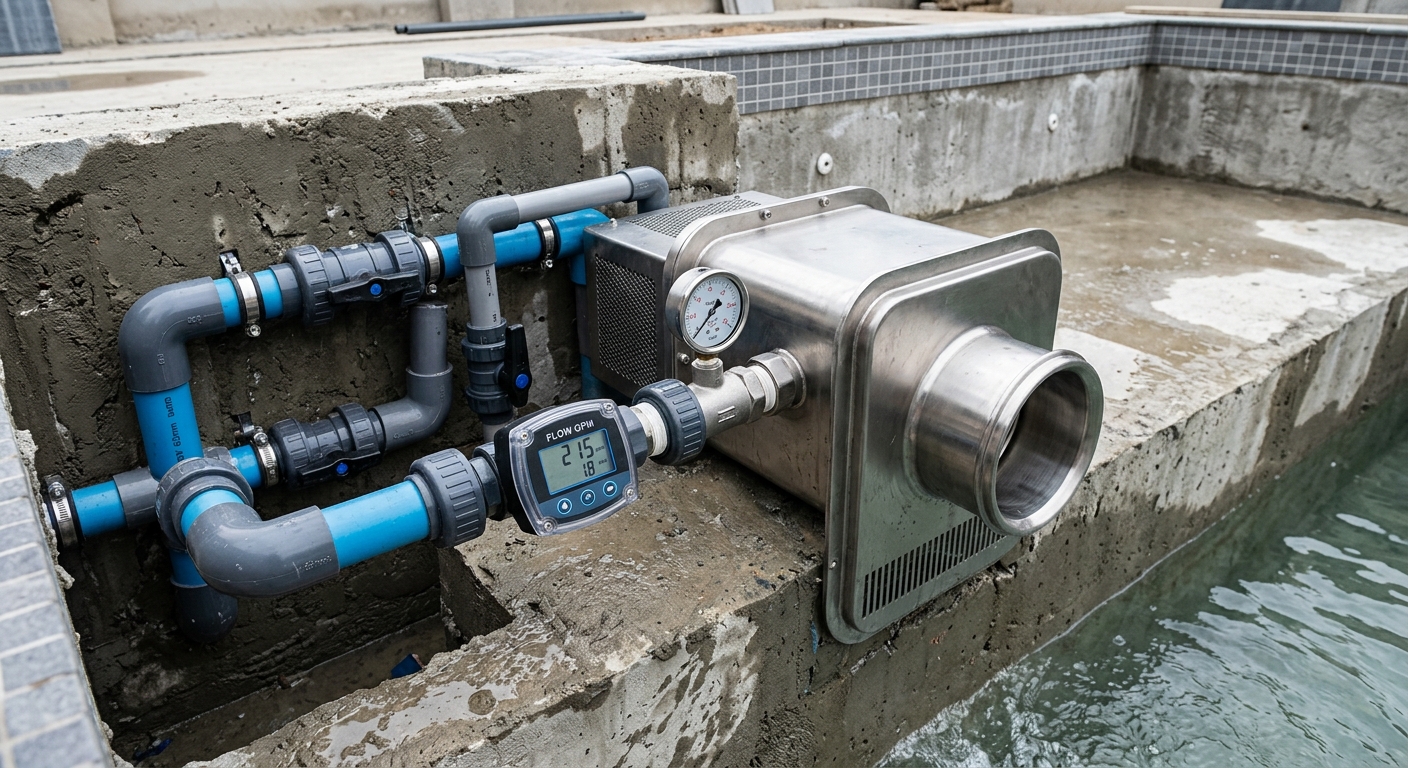

Гидравлический расчет мощности: как соотнести производительность с размерами чаши
Корректный подбор оборудования базируется на сопоставлении объема прокачиваемой воды с линейными параметрами чаши. Ошибка в расчетах приводит либо к отсутствию сопротивления для пловца, либо к избыточной турбулентности, превращающей бассейн в бурлящий котел. Основной критерий — пропускная способность насоса, выраженная в кубических метрах в час (м³/ч), которая должна обеспечивать создание стабильного потока, превышающего длину активной зоны пловца как минимум в 1.5–2 раза.
в подарок!
Для чаш длиной до 5 метров достаточно производительности 40–50 м³/ч. При увеличении длины зеркала воды до 8–10 метров требуется мощность от 70 м³/ч, чтобы компенсировать потери напора на преодоление инерции массы воды. Важно учитывать диаметр трубопроводов: использование труб сечением менее 63–75 мм при высокой производительности создает кавитацию и снижает КПД насоса на 20–30%.
Василихин Денис, Генеральный директор
Эффективность работы противотока определяется не пиковой мощностью двигателя, а стабильностью ламинарного потока. При выборе оборудования всегда закладывайте запас в 15% на гидравлическое сопротивление фитингов и запорной арматуры, иначе реальная скорость воды на выходе из форсунки окажется на четверть ниже паспортной.
Экономический анализ показывает, что выбор системы с заниженной производительностью ведет к нецелевому использованию бюджета. Инвестиции в мощный насос окупаются за счет долговечности узлов, работающих в штатном режиме, тогда как перегруженная маломощная помпа выходит из строя через 2–3 сезона интенсивной эксплуатации. Сравнение затрат на установку разных типов систем представлено ниже.
| Тип системы | Производительность | Средний бюджет |
|---|---|---|
| Навесной (бюджет) | 30–45 м³/ч | Низкий |
| Встраиваемый (стандарт) | 50–75 м³/ч | Средний |
| Профессиональный (SPA) | 90+ м³/ч | Высокий |
Практический расчет также включает учет глубины установки закладной детали. Оптимальное положение форсунки — 30–40 см от зеркала воды. Это минимизирует образование воздушных воронок и обеспечивает равномерное распределение давления по площади грудной клетки пловца. При проектировании чаши необходимо предусмотреть закладные элементы с запасом по сечению, чтобы иметь возможность апгрейда насосного оборудования в будущем без демонтажа облицовочного слоя бассейна. Использование частотных преобразователей позволяет дополнительно снизить энергопотребление на 15% за счет точной настройки оборотов двигателя под конкретный стиль плавания.
Материалы корпуса и лицевых панелей: долговечность в агрессивной химической среде
Стабильная работа противотока для бассейна зависит от химической стойкости материалов. В условиях постоянного контакта с дезинфектантами, такими как гипохлорит натрия или активный кислород, дешевые сплавы подвергаются коррозии, что приводит к разрушению закладных элементов и утечкам воды через закладную нишу.
Ранее установка оборудования из бюджетных полимеров или несертифицированной нержавеющей стали приводила к потемнению лицевых панелей и появлению точечной коррозии уже через два сезона эксплуатации. В такой ситуации владелец сталкивался с необходимостью демонтажа всей лицевой части, что требовало частичного вскрытия отделочного слоя чаши бассейна. Результатом становились внеплановые ремонтные работы и дорогостоящая замена закладного узла.
Переход на специализированные материалы радикально меняет ситуацию. Применение нержавеющей стали марки AISI 316L, обладающей повышенным содержанием молибдена, обеспечивает стойкость к хлоридам. В случае с пластиковыми элементами критически важна стабилизация к ультрафиолету и химическая инертность ABS-пластика. При правильном выборе материалов через пять лет эксплуатации лицевая панель сохраняет исходную геометрию, а закладная ниша остается герметичной.
| Материал | Характеристики и применение |
|---|---|
| Нержавеющая сталь AISI 316L | Оптимальна для общественных бассейнов и систем с высокой концентрацией соли. Устойчива к питтинговой коррозии. |
| ABS-пластик (усиленный) | Ударопрочный материал с защитой от UV-излучения. Применяется в частных секторах, где важна диэлектрическая изоляция. |
| Бронзовые сплавы | Используются в премиальных встраиваемых узлах. Обладают максимальным сроком службы, но требуют контроля заземления. |
На практике часто встречается повреждение лицевых панелей из-за неправильно подобранных крепежных элементов. Использование оцинкованных винтов вместо метизов из нержавеющей стали приводит к образованию гальванической пары, что вызывает разрушение металла в зоне фиксации. Профессиональный монтаж подразумевает использование только аустенитной нержавеющей стали для всех крепежных узлов, что исключает риск электрохимической коррозии.
Выбор материала корпуса также определяет жесткость конструкции при вибрационных нагрузках от насоса. Литые металлические корпуса минимизируют резонанс, передаваемый на конструктив чаши, тогда как тонкостенный пластик при длительной работе может деформироваться. Инженерный подход при выборе комплектующих на этапе проектирования позволяет избежать затрат на капитальный ремонт оборудования, обеспечивая долговечность системы в режиме интенсивной эксплуатации.
Особенности интеграции противотока в инженерную систему на этапе проектирования
Интеграция противотока требует учета гидравлических потерь в трубопроводной обвязке еще до заливки чаши. Частой ошибкой является игнорирование диаметра всасывающих и напорных магистралей. При использовании насосов высокой производительности (свыше 60-80 куб. м/ч) установка трубопроводов стандартного сечения (50-63 мм) приводит к кавитации, повышенному уровню шума и снижению КПД системы. На практике это проявляется в пульсации потока и вибрации закладных элементов, что со временем разрушает герметичность соединений.
При проектировании необходимо соблюдать следующие технические требования:
- Минимизация протяженности магистралей. Расстояние от насоса до закладного элемента должно быть не более 3-5 метров. Увеличение дистанции требует непропорционального роста сечения труб для компенсации падения давления, что технически сложно реализовать в бетонной чаше.
- Обеспечение доступа к узлу обслуживания. Насосное оборудование должно располагаться в сухом, вентилируемом помещении ниже уровня зеркала воды для обеспечения самотека. Обязательно наличие смотрового люка, позволяющего произвести демонтаж двигателя без разрушения отделки.
- Установка независимых запорных вентилей. Каждый контур противотока должен иметь дублирующие краны, позволяющие проводить сервисное обслуживание насоса без полного слива воды из чаши бассейна.
- Расчет электротехнической нагрузки. Пусковые токи мощных насосов противотока требуют отдельной линии питания с соответствующим автоматом защиты и устройством дифференциального тока (УЗО), рассчитанным на высокие нагрузки.
Типичная ситуация при нарушении этих норм заключается в возникновении резонанса в бетонном конструктиве. Если закладная ниша не имеет виброгасящих прокладок или жестко связана с арматурным каркасом чаши, вибрация работающего насоса транслируется на конструкцию бассейна. Это провоцирует микротрещины в гидроизоляционном слое. Чтобы исключить подобные риски, на этапе проектирования важно предусмотреть демпфирующие вставки в местах сопряжения закладного элемента с бетоном.
Специфика выбора диаметров труб для противотоков представлена в таблице ниже:
| Производительность насоса (куб. м/ч) | Минимальный диаметр напорной трубы (мм) |
|---|---|
| До 40 | 63 |
| 40 - 70 | 75 - 90 |
| Свыше 70 | 110 и более |
Правильный инженерный подход исключает использование гибких армированных шлангов в напорных магистралях противотока. Только жесткий ПВХ-трубопровод с клеевыми соединениями обеспечивает необходимую долговечность при работе под высоким давлением. Использование хомутов для фиксации труб к арматуре должно производиться с шагом не более 80 см, чтобы исключить механическое напряжение на фитингах при запуске системы.
Эргономика управления: пневматические кнопки, сенсоры и дистанционные пульты
Стабильность фиксации трубопроводов — лишь часть задачи при запуске системы, ведь основной контакт пользователя с устройством происходит через интерфейс управления. Выбор способа активации противотока для бассейна напрямую влияет на безопасность эксплуатации и долговечность электроники. На практике часто встречается ситуация, когда избыточная влажность в зоне борта выводит из строя некорректно подобранные пульты, что требует замены целых узлов управления.
Пневматические кнопки остаются наиболее надежным решением для влажных помещений. Принцип работы основан на передаче воздушного импульса по гибкой трубке к блоку управления, где происходит замыкание контактов. Отсутствие электрического тока в кнопке исключает риск поражения пользователя и коррозии контактов. Это стандарт для объектов с высокой интенсивностью использования, где важна безотказность.
Сенсорные панели предлагают более эстетичный вид, но требуют особого подхода к монтажу. Они чувствительны к качеству воды и уровню солесодержания. Если в чаше применяется электролизная дезинфекция, электромагнитные наводки могут приводить к ложным срабатываниям. Дистанционные пульты на радиоканале обеспечивают мобильность, позволяя регулировать поток из любой точки чаши или зоны отдыха. Однако они требуют надежной защиты от случайного попадания в воду и регулярной замены элементов питания, что часто упускается из виду при обслуживании.
| Тип управления | Надежность | Особенности монтажа |
|---|---|---|
| Пневматика | Высокая | Требует герметичности воздушной линии |
| Сенсор | Средняя | Чувствителен к электромагнитным помехам |
| Радиопульт | Зависит от АКБ | Необходима защита от затопления |
При проектировании важно учитывать расположение кнопки. Оптимальная дистанция — не менее 50 сантиметров от кромки воды, чтобы минимизировать риск случайного нажатия при выходе из бассейна. В коммерческих бассейнах целесообразно дублировать управление: устанавливать пневмокнопку на борту и дополнительный выключатель в техническом помещении для принудительного отключения насоса при сервисном обслуживании. Использование качественных гермовводов при подключении кнопок гарантирует отсутствие конденсата в распределительной коробке, что является основной причиной выхода из строя систем управления в первые два года эксплуатации.
Безопасность эксплуатации: предотвращение эффекта затягивания и защита пользователей
Распространенный случай в практике обслуживания частных бассейнов связан с частичным перекрытием всасывающего отверстия противотока элементами одежды или волосами пловца. При отсутствии антивихревых решеток или датчиков разряжения возникает локальное давление, способное удержать человека под водой, что приводит к критическим ситуациям. Проектирование системы искусственного течения требует жесткого соблюдения протоколов безопасности для минимизации риска гидроудара и захвата.
Ключевой фактор защиты — гидравлическое разделение зон всасывания и нагнетания. Категорически запрещено использовать одну заборную решетку для мощных насосов противотока, если ее пропускная способность не соответствует скорости потока. Расчет площади сечения решетки должен учитывать коэффициент запаса 1.5 от номинального расхода насоса. Это гарантирует, что скорость воды в зоне забора не превысит 0.5 метра в секунду, что недостаточно для создания опасного эффекта присасывания.
в подарок!
Для предотвращения инцидентов применяются следующие инженерные решения:
- Установка антивихревых крышек. Геометрия этих элементов исключает формирование направленного воронкообразного потока, который концентрирует давление в одной точке.
- Дублирование линий всасывания. Разделение заборных отверстий на два контура с разнесением их по разным стенам чаши исключает возможность полного перекрытия потока одним человеком.
- Интеграция вакуумных выключателей. Датчики разряжения в магистрали всасывания мгновенно отключают насос при резком скачке давления, вызванном засором или перекрытием решетки.
При выборе оборудования важно обращать внимание на соответствие стандартам защиты от затягивания (например, EN 13451-3). Лицевая панель должна иметь скругленные края и размер отверстий, исключающий попадание пальцев или захват элементов купальных костюмов. Ниже приведены критические параметры безопасности для подбора комплектующих:
| Параметр | Требование безопасности |
|---|---|
| Скорость потока на решетке | Не более 0.5 м/с |
| Тип крепления решетки | Антивандальное, под спецключ |
| Система защиты | Вакуумный прерыватель или дублирование |
Отдельное внимание уделяется электрической безопасности. Использование низковольтных цепей (12В или 24В) для управления насосом через промежуточное реле является обязательным условием. При монтаже кнопок включения непосредственно в чаше бассейна необходимо исключить риск пробоя на корпус. Все соединения должны быть герметизированы в соответствии с классом защиты IP68. Регулярная проверка целостности лицевых решеток при сервисном обслуживании — единственный способ гарантировать сохранение заводских характеристик безопасности на протяжении всего срока эксплуатации системы.
Типичные ошибки при монтаже и настройке форсунок искусственного течения
Даже грамотно подобранное оборудование теряет эффективность при несоблюдении регламента монтажа. Основные проблемы возникают из-за пренебрежения гидравлическим сопротивлением трубопроводов и отсутствия жесткой фиксации закладных элементов на этапе бетонирования чаши. Ошибки в этом узле ведут к вибрациям, кавитации насоса и преждевременному износу уплотнений.
- Недостаточное сечение всасывающего трубопровода. Часто монтажники экономят на диаметре труб, что приводит к росту скорости потока выше допустимых 1.5-2 м/с. Это вызывает падение давления на входе в насос, появление шумов и выход из строя сальниковых уплотнений. Практический пример: при использовании трубы диаметром 63 мм вместо расчетных 75-90 мм для высокопроизводительных насосов создается избыточное разрежение, провоцирующее подсос воздуха через микротрещины в резьбовых соединениях.
- Отсутствие демпфирующих элементов при монтаже насосного блока. Жесткое крепление насоса к основанию без виброопор передает низкочастотные колебания на арматуру чаши, что со временем разрушает слой гидроизоляции вокруг закладной. Типичная ситуация — возникновение волосяных трещин в зоне примыкания пластикового корпуса противотока к бетону через 1-2 сезона эксплуатации.
- Неправильная ориентация оси форсунки относительно зеркала воды. Если форсунка установлена слишком глубоко или под неправильным углом, поток создает избыточную турбулентность, вместо ламинарного течения. Оптимальное погружение составляет 20-30 см от уровня воды. При нарушении этого параметра пользователь сталкивается с постоянным разбрызгиванием и невозможностью удерживать горизонтальное положение тела при плавании.
- Игнорирование правил опрессовки контуров. Часто систему проверяют только на герметичность, забывая о проверке прочности соединений под рабочим давлением. Распространенный случай — выдавливание прокладок в местах соединения закладной с трубой из-за резкого скачка давления при пуске насоса, если не были установлены компенсаторы линейного расширения.
| Тип ошибки | Последствие | Метод предотвращения |
|---|---|---|
| Избыточная длина магистрали | Потеря мощности, перегрев мотора | Увеличение сечения трубы |
| Негерметичность кнопки | Окисление контактов, сбой автоматики | Проверка целостности капилляра |
Настройка потока также требует внимания к деталям. Часто забывают о регулировке байпасного клапана, если он предусмотрен конструкцией. Неправильное положение заслонки приводит к тому, что насос работает в режиме перегрузки или, наоборот, не выдает заявленной скорости потока. Регулярная проверка затяжки хомутов на гибких вставках и очистка фильтрующей решетки от кальциевых отложений — базовые процедуры, исключающие отказ системы в пиковые периоды нагрузки.
Пошаговый алгоритм выбора и чеклист проверки параметров перед покупкой
Для обеспечения стабильной работы противотока для бассейна необходимо отойти от маркетинговых обещаний и сосредоточиться на физических характеристиках оборудования. Выбор системы базируется на сопоставлении гидравлического сопротивления трубопровода и рабочего графика насоса.
Мифы и реальность выбора оборудования
- Миф: Чем выше номинальная мощность двигателя, тем сильнее поток. Реальность: Эффективность определяет КПД гидравлической части и диаметр выходного сопла. Мощный двигатель при зауженном сечении труб приведет к кавитации и преждевременному износу сальника.
- Миф: Любой противоток подходит для композитных и бетонных чаш. Реальность: Закладные элементы имеют принципиально разные конструктивные узлы для обеспечения герметичности в зависимости от типа облицовки. Ошибки в выборе фланцев ведут к протечкам за закладной элемент.
- Миф: Наличие регулировки потока делает систему универсальной. Реальность: Регулировка на сопле снижает скорость, но не меняет объем прокачиваемой воды через насос, что при длительной эксплуатации на закрытом сопле провоцирует перегрев обмоток двигателя.
Чеклист проверки параметров перед покупкой
Перед подписанием спецификации на поставку оборудования, инженер обязан подтвердить соответствие узлов следующим критериям:
| Параметр | Критерий проверки |
|---|---|
| Диаметр всасывающего патрубка | Не менее 75-90 мм для исключения турбулентности и шума. |
| Тип закладной | Соответствие материалу чаши (бетон, лайнер, композит). |
| Класс защиты | Минимум IP55 для насосного агрегата в приямке. |
| Управление | Наличие пневматического выключателя с защитой от влаги. |
Алгоритм подбора
- Определите расстояние от чаши до технического помещения. При удалении более 5 метров необходимо увеличение диаметра трубопровода на одну ступень для компенсации потерь напора.
- Проверьте соответствие пропускной способности закладной узла производительности насоса. Превышение скорости потока в трубе более 2.5 м/с вызывает вибрацию и акустический дискомфорт.
- Убедитесь в наличии в комплекте поставки сертифицированного блока защиты по току. Работа насоса такой мощности без контроля пусковых токов недопустима.
- Проверьте совместимость лицевой панели с финишным покрытием. Наличие регулировочных винтов на фланце обязательно для точной юстировки уровня панели относительно зеркала воды.
На практике часто встречается ситуация, когда насос подбирается по пиковой мощности без учета кривой производительности. В результате система выдает поток, не соответствующий заявленным характеристикам, а насос работает в зоне низкого КПД. Всегда запрашивайте у поставщика гидравлическую характеристику насоса для конкретной длины магистрали.
Часто задаваемые вопросы
Можно ли установить противоток для бассейна в готовую чашу без демонтажа отделки?
Да, используйте навесные модели. Они крепятся на борт чаши, не требуют врезки в бетон и прокладки скрытых трубопроводов, что исключает риск нарушения герметичности гидроизоляции.
Какая производительность насоса необходима для комфортного плавания взрослого человека?
Для тренировочного темпа выбирайте насос с пропускной способностью от 50 до 70 кубометров в час. При меньших показателях поток не создаст достаточного сопротивления, и вы будете упираться в стенку бассейна.
Почему при включении противотока происходит сильное вспенивание воды?
Причина кроется в избыточной подаче воздуха через эжектор или неправильном уровне воды относительно лицевой панели. Отрегулируйте инжекционный клапан или проверьте уровень воды, чтобы форсунка была полностью покрыта слоем жидкости.
В чем принципиальное отличие встраиваемых систем от навесных по надежности?
Встраиваемые системы имеют жесткое гидравлическое соединение с чашей через закладные элементы, что обеспечивает отсутствие вибраций и максимальную эффективность потока. Навесные решения подвержены вибрационным нагрузкам на крепеж, что со временем требует подтяжки узлов.
Как предотвратить затягивание одежды или волос в зону всасывания?
Используйте только сертифицированные защитные решетки с проходным сечением, исключающим создание критического разрежения. При проектировании обязательно предусматривайте не менее двух точек забора воды, чтобы разделить поток всасывания.
Влияет ли материал лицевой панели на срок службы оборудования в хлорированной воде?
Да, выбирайте лицевые панели из нержавеющей стали марки AISI 316 или высокопрочного ABS-пластика, устойчивого к ультрафиолету и агрессивной химии. Дешевые сплавы при постоянном контакте с хлором подвергаются коррозии, что ведет к потере товарного вида и разрушению крепежных отверстий.
На каком этапе строительства нужно закладывать закладную деталь противотока?
Закладную деталь устанавливают строго на этапе армирования чаши до заливки бетона. Важно точно выставить уровень по высоте и обеспечить жесткую фиксацию к арматурному каркасу, чтобы исключить смещение при вибрировании бетонной смеси.
Можно ли регулировать мощность потока в процессе плавания?
Современные модели оснащаются пневматическими кнопками или сенсорами управления на лицевой панели, позволяющими менять интенсивность потока или подачу воздуха не выходя из воды. При отсутствии такой функции регулировка возможна только механическим перекрытием крана на трубопроводе в техническом помещении.
Итог
Выбор противотока для бассейна требует комплексного подхода, где гидравлика чаши превалирует над маркетинговыми обещаниями. Интеграция системы искусственного течения — это не просто установка насоса, а проектирование потока, который должен быть стабильным, предсказуемым и безопасным. Ошибки на этапе закладных элементов стоят дорого, так как требуют демонтажа бетонной конструкции или облицовки, поэтому расчет производительности и выбор места монтажа выполняются до начала заливки чаши.
Главная практическая ценность заключается в понимании того, что комфорт эксплуатации зависит от баланса мощности насоса и сечения сопла. Избыточная турбулентность мешает плаванию, а недостаточная производительность превращает устройство в бесполезный аксессуар. Фокусируйтесь на качестве материалов и возможности обслуживания узлов без разрушения отделки бассейна.
- Проверяйте соответствие пропускной способности закладной детали и характеристик насоса, чтобы избежать кавитации.
- Предпочитайте встраиваемые системы при капитальном строительстве, оставляя навесные решения только для готовых чаш.
- Обязательно предусматривайте защиту от затягивания, особенно если в доме есть дети.
- Учитывайте доступ к сервисному обслуживанию пневматики и клеммных коробок на этапе монтажа.
Василихин Денис, Генеральный директор
Инженерный расчет потока важнее мощности насоса. Если геометрия форсунки не обеспечивает ламинарность струи, даже самый производительный агрегат создаст лишь хаотичные завихрения, а не комфортное сопротивление для тренировки.
При выборе оборудования ориентируйтесь на технические паспорта изделий и гидравлические графики, а не на рекламные лозунги производителей.
