Более 40% сбоев в гидравлических системах частных и коммерческих бассейнов вызваны некорректным объемом переливной емкости. Ошибки на этапе проектирования этого узла приводят к критическому переливу воды через край резервуара при залповых нагрузках или к оголению всасывающих патрубков при активном купании, что провоцирует «сухой ход» циркуляционных насосов и их преждевременный износ.
В этой статье мы детально разберем физику процесса накопления воды, методику вычисления полезного объема емкости с учетом динамики волн и количества купающихся, а также влияние уклонов лотков на скорость сбора воды. Вы узнаете, как правильно соотнести литраж компенсационного бака с общей производительностью фильтровальной установки, какие требования предъявляются к материалам гидроизоляции бака и как организовать систему автоматического долива, исключающую перелив в канализацию при пиковых значениях.
Актуальность точного расчета сегодня обусловлена ужесточением требований к энергоэффективности и автоматизации коммерческих объектов. В условиях роста стоимости качественного оборудования и реагентов для подготовки воды, любая ошибка в проектировании переливного контура ведет к неоправданным затратам на долив и подогрев замещаемых объемов. Точно спроектированная емкость — это не просто резервуар, а гарантия стабильной работы всей системы водоподготовки без участия оператора.
Василихин Денис, Генеральный директор
Минимально допустимый объем переливной емкости должен составлять не менее 5-10% от общего объема чаши бассейна, однако при расчете важно учитывать не только статику, но и динамический всплеск от прыжков в воду, который способен моментально «выбросить» в лотки до 200-300 литров воды за секунду. Игнорирование этого фактора приводит к затоплению технического помещения.
Принцип работы переливной системы и роль компенсационного бака
Переливная система фильтрации базируется на непрерывном удалении верхнего, наиболее загрязненного слоя воды через переливной желоб в компенсационный резервуар. В отличие от скиммерных систем, здесь уровень воды совпадает с уровнем пола, что требует точного гидравлического расчета. Переливная емкость для бассейна выступает буфером, компенсирующим вытеснение воды пловцами, изменение объема при волнении и потери на испарение.
Экономический анализ проектирования показывает существенную разницу в капитальных затратах. Переливные системы дороже скиммерных на 30–50% из-за сложности бетонных работ (формирование желоба) и необходимости установки бака. Однако эксплуатационные расходы на химическую подготовку воды в переливных бассейнах ниже на 10–15% за счет более интенсивного перемешивания слоев и отсутствия «мертвых зон».
| Параметр | Скиммерная система | Переливная система |
|---|---|---|
| Капитальные затраты | Базовые (100%) | 140–150% |
| Сложность монтажа | Низкая | Высокая |
| Эффективность очистки | Средняя | Высокая |
Срок окупаемости дополнительных вложений в переливную систему при коммерческом использовании (отели, фитнес-клубы) составляет 3–5 лет за счет снижения расхода реагентов и уменьшения времени работы фильтрационных насосов. В частном секторе инвестиции оправданы эстетикой зеркала воды и качеством водоподготовки. Типичная ошибка при проектировании — занижение объема компенсационного бака. Если бак рассчитан неверно, при интенсивном использовании бассейна насос будет работать на сухом ходу, что ведет к выходу из строя торцевых уплотнений или перегреву двигателя.
в подарок!
На практике объем емкости должен составлять 5–10% от объема чаши бассейна. В расчет закладываются:
- Объем воды, вытесняемый максимальным количеством пловцов (в среднем 60–80 литров на человека).
- Объем воды, находящийся в желобах и трубопроводах при остановке насосов.
- Запас на промывку фильтров (если используется вода из системы).
Применение датчиков уровня в емкости позволяет автоматизировать долив воды и защитить насосное оборудование. Использование профессиональных систем контроля уровня снижает риск аварийных протечек и переливов, что критически важно для помещений с чистовой отделкой. Надежная работа системы зависит не от сложности автоматики, а от точности гидравлического баланса, заложенного на этапе проектирования.

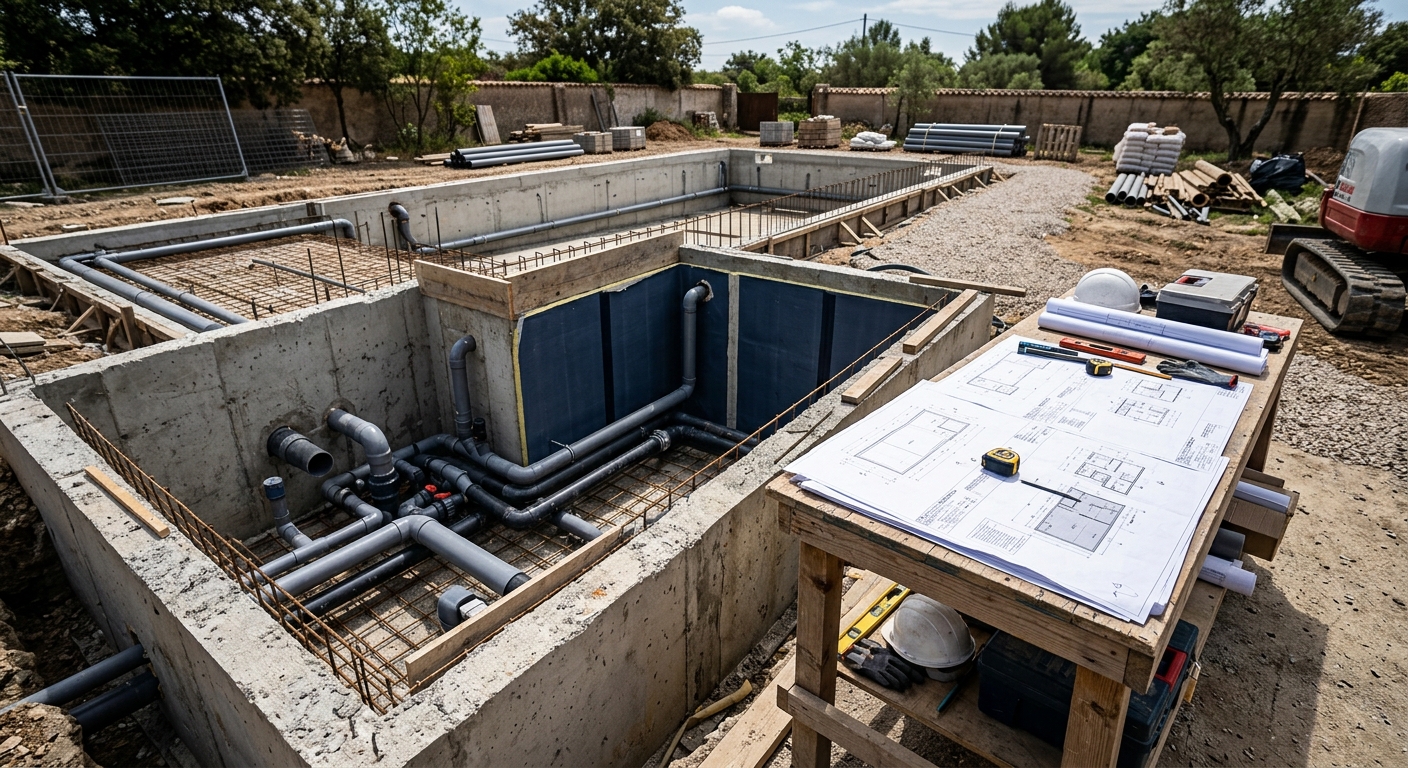

Нормативные требования к объему переливной емкости для бассейна
Точный расчет объема компенсационного резервуара — это фундамент гидравлической устойчивости системы. Распространенная ошибка на этапе проектирования заключается в использовании усредненных значений без учета динамики эксплуатации. Типичный сценарий: проектировщик закладывает фиксированные 5–8% от зеркала воды, игнорируя интенсивность волнообразования, количество купающихся и скорость работы системы фильтрации. Это приводит к переливу воды через край бака в дренаж при пиковых нагрузках или оголению заборных патрубков насоса при запуске системы.
Для корректной работы переливная емкость для бассейна должна рассчитываться исходя из трех ключевых факторов, суммирование которых определяет итоговую вместимость:
- Объем воды, вытесняемый пользователями: принимается из расчета среднего пребывания 2–3 человек на 1 кубометр площади зеркала воды.
- Запас на волнообразование: зависит от конфигурации желобов и интенсивности движения воды, создаваемой форсунками подачи.
- Объем, необходимый для промывки фильтров: критически важный показатель, так как при обратной промывке уровень воды в чаше падает, и бак должен восполнить этот дефицит без остановки насосного оборудования.
На практике часто встречается ситуация, когда при проектировании коммерческих объектов с высокой пропускной способностью расчеты ограничиваются лишь статическим объемом. В результате при одновременном входе группы людей в чашу система не справляется с приемом возросшего объема, и вода выбрасывается в техническое помещение. Правильный подход требует интеграции в проект коэффициента динамического запаса, который для общественных бассейнов должен быть увеличен минимум на 20% относительно частных объектов.
Василихин Денис, Генеральный директор
"Инженерная ошибка при определении емкости бака — это всегда риск затопления технического узла. Минимальный объем должен обеспечивать работу системы фильтрации в течение всего цикла промывки без критического падения уровня, иначе насос начнет подсасывать воздух, что неизбежно ведет к выходу из строя торцевых уплотнений."
При определении габаритов бака также необходимо учитывать сечение переливных труб. Если диаметр трубопровода не соответствует пропускной способности, рассчитанной для конкретного объема емкости, возникает эффект «бутылочного горлышка». Вода не успевает перетекать в резервуар, что нивелирует все расчеты по объему. Инженерная практика показывает, что при выборе габаритов емкости целесообразно использовать таблицу поправочных коэффициентов, связывающих площадь зеркала воды и интенсивность водообмена.
| Тип бассейна | Расчетный объем бака (% от зеркала) |
|---|---|
| Частный, низкая интенсивность | 5–7% |
| Коммерческий, высокая нагрузка | 10–12% |
| Бассейны с аттракционами | 15%+ |
Итоговое проектирование должно учитывать не только вместимость, но и геометрию емкости, обеспечивающую полное опорожнение и отсутствие застойных зон, где может скапливаться осадок, снижающий качество подготовки воды.
Математическая модель расчета: учет зеркала воды и интенсивности купания
Для корректного определения объема переливной емкости необходимо интегрировать два ключевых параметра: статический вытесняемый объем при нахождении людей в чаше и динамический объем, необходимый для обеспечения циркуляции при работе системы фильтрации. Базовая формула расчета V = (V_выт + V_цирк) * K, где V_выт — объем вытесненной воды, V_цирк — запас на работу насоса, а K — коэффициент запаса, учитывающий волнение водного зеркала.
Статический объем вытеснения определяется исходя из нормативного показателя 0.05–0.07 кубических метра на одного купальщика. При проектировании общественных объектов с высокой проходимостью расчет ведется по пиковой нагрузке. Если бассейн рассчитан на 20 человек, объем вытеснения составит 1.4 кубических метра. Игнорирование этого показателя приводит к переливу воды через край лотка в дренажную систему, что влечет неоправданные потери реагентов и тепла.
в подарок!
Динамический объем требует учета работы системы фильтрации. При отключении насоса вода из переливных желобов стекает в бак. Его емкость должна вмещать данный объем плюс запас для предотвращения сухого хода насоса. Распространенный случай — это расчет, при котором уровень воды в баке при работающей системе составляет 50% от полезного объема. Это позволяет компенсировать как скачки уровня при входе купальщиков, так и долив при промывке фильтров.
| Тип бассейна | Коэффициент вытеснения | Учет пиковых нагрузок |
|---|---|---|
| Частный (до 5 человек) | 0.05 м3/чел | Низкий |
| Коммерческий (отели) | 0.07 м3/чел | Средний |
| Спортивный/аквапарк | 0.10 м3/чел | Высокий |
При расчете также учитывается площадь зеркала воды. Волнообразование, вызванное интенсивным движением, требует наличия свободной емкости в баке, равной 5-10% от общей площади поверхности зеркала. На практике часто встречается ситуация, когда при активном купании уровень воды в переливном лотке возрастает на 15-20 миллиметров. Без учета этого запаса переливная емкость переполняется, и вода начинает уходить в аварийный слив, что требует постоянной подпитки системы свежей водой, увеличивая расходы на подогрев и химическую подготовку.
Важно учитывать инерционность системы. При резком изменении количества купальщиков насос должен успевать перекачивать излишки в бак. Если сечение переливных труб недостаточно, возникает подпор воды в лотках, что провоцирует выход жидкости за пределы бортов бассейна. Математическая модель должна включать проверку пропускной способности системы перелива, чтобы время отклика бака соответствовало динамике заполнения лотка.

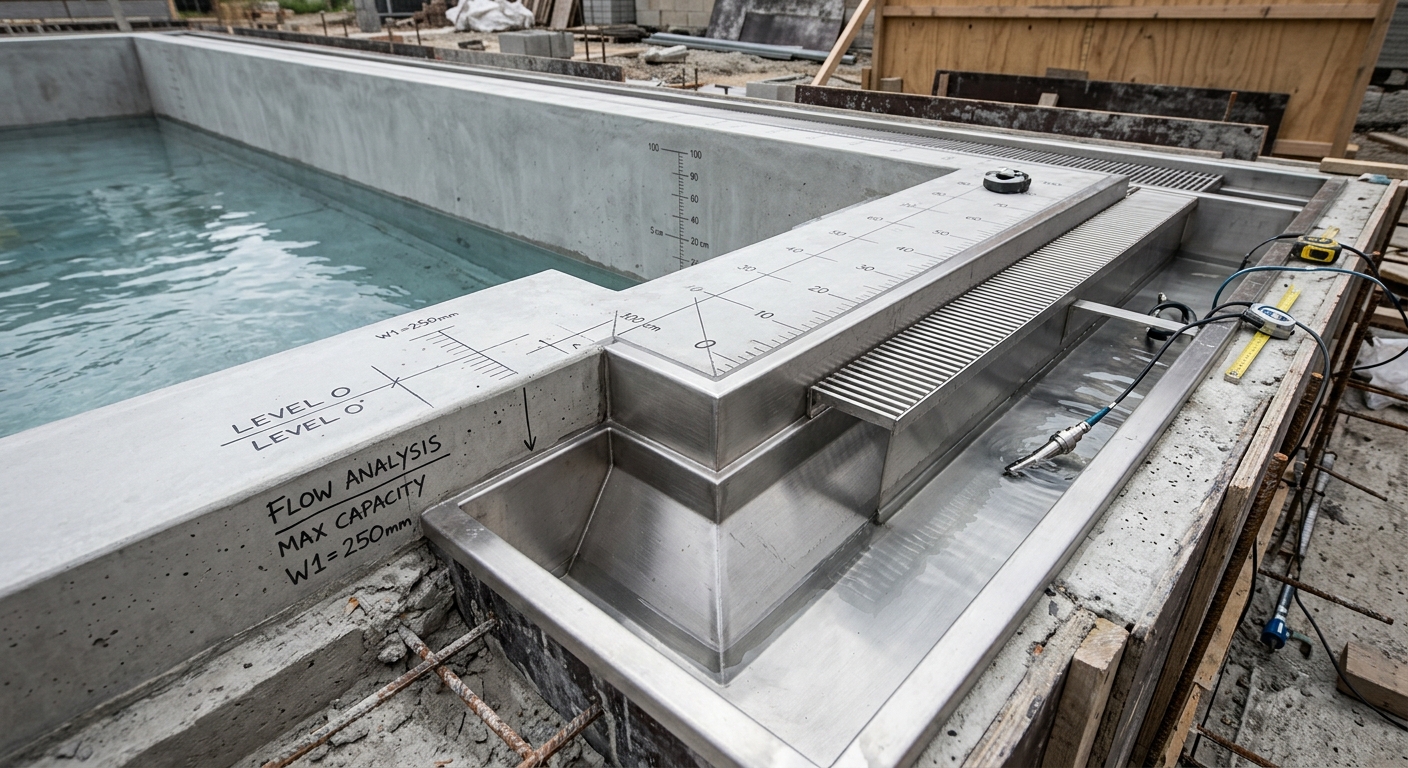

Влияние геометрии чаши и пропускной способности желобов на выбор емкости
Геометрия зеркала воды и конфигурация периметра определяют скорость сбора переливаемой массы. При сложной форме чаши с криволинейными участками или переменной глубиной возникают зоны турбулентности, которые замедляют отвод воды в лотки. Если пропускная способность желобов не сбалансирована с объемом компенсационной емкости, при интенсивном купании уровень воды в переливном лотке начинает расти быстрее, чем происходит его дренаж, что приводит к переливу через борт лотка наружу.
При расчете учитывается коэффициент гидравлического сопротивления желоба, зависящий от его сечения, уклона и шероховатости материала. Типичная ошибка проектирования заключается в расчете объема емкости только по статическому объему вытеснения, игнорируя динамический напор при волнообразовании. На практике часто встречается ситуация, когда при активном плавании волна, создаваемая пловцами, создает локальный пиковый расход, превышающий пропускную способность донного слива желоба.
- Оценка длины переливного периметра. Чем длиннее периметр, тем больше суммарная площадь сечения переливных патрубков должна быть заложена для оперативного сброса.
- Анализ профиля дна. В чашах с резким перепадом глубины создаются мощные восходящие потоки, которые увеличивают скорость вытеснения воды в желоб в определенных зонах.
- Расчет пропускной способности желоба. Использование формулы Маннинга позволяет определить максимально допустимый расход воды, при котором уровень в желобе не превышает проектную отметку.
- Корректировка объема емкости. Если расчетный расход желоба оказывается ниже пикового притока, объем компенсационной емкости должен быть увеличен для компенсации задержки слива.
Василихин Денис, Генеральный директор
Геометрия желоба — это не просто эстетический элемент, а основной гидравлический тормоз системы. При проектировании переливной емкости для бассейна с большой площадью зеркала критически важно закладывать запас объема, превышающий расчетный на 15-20 процентов, чтобы компенсировать инерционность системы при резких всплесках воды.
Распространенный случай — это использование желобов с недостаточным уклоном в сторону переливных патрубков. Даже при наличии объемной емкости, вода, застрявшая в желобе из-за отсутствия гравитационного напора, создает подпор, который блокирует дальнейший перелив. В таких условиях даже увеличенная емкость не спасает от разлива воды на обходную дорожку. Для минимизации рисков рекомендуется применять следующие параметры проектирования:
| Параметр | Рекомендованное значение |
|---|---|
| Минимальный уклон желоба | не менее 1 процента |
| Шаг переливных отверстий | не более 2 метров |
| Запас объема емкости | 15-20 процентов от статического |
Итоговая емкость должна обеспечивать не только прием вытесненного объема пловцами, но и вмещать излишки воды, которые не успели уйти через систему фильтрации в момент активного движения. Проверка работоспособности системы при максимальной загрузке чаши является обязательным этапом инженерного расчета.
Выбор материалов для изготовления компенсационного бака: пластик против бетона
Для обеспечения стабильной работы переливной системы важно правильно выбрать материал емкости. До принятия решения о материале инженеры сталкиваются с типичной проблемой: выбор между скоростью монтажа и долговечностью конструкции. В условиях высокой влажности и постоянного контакта с дезинфектантами каждый материал ведет себя по-разному.
Ситуация до выбора материала часто выглядит как поиск компромисса между бюджетом и надежностью. Заказчики нередко выбирают бетонный бак, полагаясь на прочность монолита, но сталкиваются с критическими ошибками при гидроизоляции. На практике это приводит к появлению микротрещин в углах примыкания дна к стенам, что влечет за собой скрытые утечки воды в грунт и необходимость вскрытия чаши через 3-5 лет эксплуатации. Переход на заводские полипропиленовые емкости меняет результат: герметичность обеспечивается за счет сварки швов экструдером, что исключает риск протечек на десятилетия.
Сравнительный анализ конструктивных решений
| Характеристика | Бетонная емкость | Пластиковый бак (ПП/ПЭ) |
|---|---|---|
| Герметичность | Зависит от качества гидроизоляции | Абсолютная (сварные швы) |
| Сроки монтажа | Длительный (созревание бетона) | Быстрый (установка и обвязка) |
| Химическая стойкость | Требует защиты поверхности | Высокая (инертный материал) |
Бетонные баки оправданы при строительстве масштабных общественных объектов, где требуется интеграция емкости в несущий конструктив здания. Здесь ключевым этапом становится многослойная проникающая гидроизоляция, которая должна наноситься на этапе набора прочности бетона. Ошибка на этом этапе — отсутствие демпферной ленты в местах примыкания, что при осадке фундамента приводит к разрыву гидроизоляционного слоя.
Пластиковые баки предпочтительны для частных бассейнов и компактных SPA-комплексов. Основное преимущество — отсутствие коррозии и гладкая поверхность, на которой не задерживаются биопленки. При проектировании важно учитывать, что полипропилен требует установки ребер жесткости. Без них при заполнении емкости водой стенки деформируются, что ведет к нарушению геометрии и выходу из строя датчиков уровня воды. В профессиональной практике правильным решением является использование баков с заводским армированием, рассчитанных на гидростатическое давление конкретного объема жидкости.
Итоговый выбор материала зависит от условий объекта. Бетон — это монолитность и интеграция в структуру здания, пластик — это скорость, стерильность и предсказуемая долговечность без риска протечек.
Особенности интеграции переливной емкости в инженерную систему фильтрации
На практике часто встречается ситуация, когда из-за некорректного подключения датчиков уровня в переливной емкости происходят частые ложные срабатывания насоса фильтрации. Типичный случай — возникновение кавитации в подающем патрубке из-за недостаточного подпора воды при резком изменении нагрузки на желоба, что приводит к преждевременному выходу из строя торцевых уплотнений циркуляционного насоса.
Интеграция емкости в систему фильтрации требует строгого соблюдения гидравлической схемы. Основная задача — обеспечить стабильный приток воды к насосу при любых режимах эксплуатации бассейна. Важно учитывать следующие узлы:
- Узел автоматического долива воды. Монтируется непосредственно в емкость, а не в чашу бассейна. Использование электромагнитного клапана с поплавковым датчиком позволяет поддерживать рабочий уровень в баке, исключая перелив в канализацию при резком повышении зеркала воды от прыжков купающихся.
- Система аварийного перелива. Прямое соединение емкости с канализационным выпуском через гидрозатвор обязательно. Это предотвращает затопление технического помещения при сбое в работе датчиков уровня или автоматического долива.
- Узел забора воды. Патрубок, идущий к насосу фильтрации, должен располагаться на 150-200 мм выше дна емкости. Это решение позволяет отсекать взвешенные частицы и осадок, которые неизбежно скапливаются на дне бака, не пропуская их в фильтровальную установку.
При расчете гидравлики учитывается инерционность системы. Переливной бак должен быть оборудован системой гашения турбулентности потока, поступающего из желобов. Рекомендуется установка перегородок внутри емкости, которые успокаивают воду перед забором. Это исключает попадание воздуха в систему фильтрации при интенсивном купании, когда уровень воды в баке подвержен резким колебаниям.
Применение частотных преобразователей на насосах фильтрации позволяет нивелировать скачки давления, однако они не заменяют правильный подбор объема бака. В таблице ниже приведены критические параметры интеграции оборудования:
| Компонент | Техническое требование |
|---|---|
| Датчики уровня | Многоуровневая группа из 4-5 электродов (минимум, максимум, аварийный перелив, сухой ход). |
| Входной коллектор | Равномерное распределение потока для предотвращения размыва стенок и шума. |
| Сервисный люк | Обеспечение доступа для очистки дна от шлама не менее 600х600 мм. |
Использование обратных клапанов на линии подачи из бака в насос не является обязательным, но рекомендуется при расположении насоса выше уровня зеркала воды в емкости. Это сохраняет заливку насоса при длительных простоях системы. Важно помнить: любая экономия на диаметре соединительных трубопроводов между желобами и баком ведет к повышению сопротивления, что снижает общую производительность системы фильтрации и увеличивает время цикла водообмена.
Гидравлический расчет уровня воды и предотвращение перелива при пиковых нагрузках
Снижение гидравлического сопротивления в трубопроводах требует дополнения расчетами динамики уровня при массовом заходе купальщиков. Когда в чашу одновременно погружается группа людей, вытесненный объем воды мгновенно попадает в переливные лотки. Если пропускная способность системы слива и объем компенсационной емкости не сбалансированы, возникает риск перелива воды через край лотка на обходную дорожку.
Миф 1: Достаточно заложить объем емкости с запасом 20% от объема чаши
Распространенное заблуждение, основанное на упрощенном подходе. В действительности, критическим фактором является не общий объем, а скорость реакции системы на залповый сброс. Даже при наличии большого бака, узкие переливные желоба или зауженные переливные трубы создают эффект бутылочного горлышка. Вода скапливается в лотке быстрее, чем успевает уйти в емкость. На практике это приводит к тому, что при полной загрузке бассейна пол вокруг чаши оказывается затопленным, несмотря на формально достаточный объем компенсационного резервуара. Расчет должен основываться на максимально возможном количестве одновременно находящихся в чаше людей, исходя из коэффициента вытеснения 0,07–0,1 кубических метра на одного человека.
в подарок!
Миф 2: Датчики уровня в баке полностью исключают перелив
Автоматика лишь управляет исполнительными механизмами, но не меняет гидравлику процесса. При пиковой нагрузке вода в лотки попадает быстрее, чем насос успевает прокачивать ее через систему фильтрации. Если уровень в емкости уже близок к максимуму, датчик может просто не успеть среагировать на кратковременный всплеск. Типичная ошибка проектирования — расположение датчика верхнего уровня слишком близко к аварийному переливу. В такой ситуации при волнении воды или интенсивном движении купальщиков система может уйти в ложную блокировку или, наоборот, не успеть сбросить излишки. Надежная защита строится на сочетании правильно рассчитанного свободного объема емкости и грамотного устройства аварийного перелива, соединенного с канализацией.
Миф 3: Геометрия переливного желоба не влияет на динамику уровня
Многие полагают, что лоток выполняет лишь декоративную функцию. Однако его сечение и уклон напрямую определяют время, необходимое для отвода воды из чаши. Если уклон желоба недостаточен, в нем образуется застойная зона, которая при пиковой нагрузке моментально переполняется. В инженерной практике оптимальным считается уклон желоба не менее 1% в сторону переливных отверстий. При этом сечение лотка должно быть рассчитано так, чтобы даже при максимальном расходе воды уровень в нем не поднимался выше защитной решетки. Игнорирование этого параметра приводит к тому, что вода начинает перехлестывать через борт бассейна, минуя систему фильтрации.
Для предотвращения аварийных ситуаций рекомендуется проводить расчет по следующей таблице параметров динамической нагрузки:
| Параметр | Рекомендуемое значение |
|---|---|
| Коэффициент вытеснения на 1 чел | 0.07 - 0.1 м3 |
| Уклон переливного лотка | минимум 1% |
| Запас объема емкости | не менее 10-15% от зеркала воды |
Корректный расчет всегда учитывает инерционность системы. При резком изменении количества купальщиков уровень воды в чаше колеблется. Задача инженера — обеспечить такой объем компенсационной емкости, который позволит поглотить эти колебания без выхода системы за пределы расчетных рабочих отметок.
Организация системы автоматического долива и аварийного перелива
Для поддержания стабильной работы гидравлики переливная емкость для бассейна требует интеграции контуров автоматического контроля уровня. Это исключает работу насоса фильтрации в режиме подсоса воздуха при испарении или выплескивании воды, а также предотвращает затопление технического помещения при сбоях.
Принципы автоматизации долива
Автоматический долив реализуется через датчики уровня, устанавливаемые непосредственно в компенсационном баке. Оптимальная схема включает четырехпозиционный датчик: верхний аварийный уровень, рабочий уровень включения долива, рабочий уровень отключения долива и сухой ход насоса. На практике использование емкостных или поплавковых датчиков в пластиковых баках предпочтительнее, так как они менее подвержены коррозии и отложениям солей жесткости.
Типичная проблема при монтаже — турбулентность воды внутри емкости, которая вызывает ложные срабатывания датчиков. Решение заключается в установке датчиков внутри защитной гильзы или демпферной трубы, которая гасит колебания поверхности. Это гарантирует, что система долива активируется только при реальном изменении объема, а не из-за кратковременных всплесков при интенсивном купании.
Аварийный перелив как защитный контур
Система аварийного перелива обязана справляться с максимальным расходом воды, поступающим в бак при залповом сбросе. Расчет пропускной способности переливной трубы ведется исходя из производительности циркуляционных насосов плюс запас на атмосферные осадки, если бассейн открытый. Диаметр аварийного перелива должен быть на один шаг больше диаметра основной линии подачи воды в бак.
| Компонент | Функция | Техническое требование |
|---|---|---|
| Датчик уровня | Управление электромагнитным клапаном | Использование герметичных электродов |
| Аварийный перелив | Сброс излишков в канализацию | Наличие гидрозатвора (сифона) |
| Электромагнитный клапан | Подача свежей воды | Монтаж с разрывом струи |
Технические нюансы интеграции
Важным аспектом является разрыв струи при подаче воды в бак. Запрещено подключать линию долива напрямую к водопроводу без воздушного зазора. Это исключает риск обратного подсоса загрязненной воды из бассейна в систему питьевого водоснабжения здания. Для защиты от запахов из канализации аварийный перелив всегда оборудуется сифоном. Если переливная емкость для бассейна размещена в приямке, необходимо предусмотреть датчик протечки на полу, отключающий подачу воды при аварийном переполнении или разгерметизации контура.
При настройке автоматики важно учитывать инерционность системы. Слишком частые циклы включения и выключения клапана долива приводят к быстрому износу запорной арматуры. В профессиональных системах программируется задержка срабатывания датчиков, что позволяет игнорировать кратковременные колебания уровня воды, вызванные работой аттракционов или волнением поверхности.
Типичные ошибки при проектировании и монтаже компенсационных резервуаров
Технические просчеты на этапе интеграции компенсационной емкости приводят к необратимым последствиям: от перелива воды в техническое помещение до преждевременного выхода из строя насосного оборудования. Одной из критических ошибок является отсутствие учета динамического коэффициента волнения. Инженеры часто рассчитывают объем резервуара исходя из статического зеркала, игнорируя всплески при интенсивной эксплуатации, что приводит к выбросу воды через аварийный перелив в канализацию. При потере 100-200 литров воды за сессию купания, система автодолива начинает работать в режиме постоянного пополнения, что ведет к перерасходу химии и неоправданному росту затрат на подогрев свежей порции воды.
Еще одна распространенная проблема — нарушение гидравлической балансировки при расположении резервуара. Монтаж бака ниже уровня зеркала воды без установки обратных клапанов большого диаметра провоцирует эффект сообщающихся сосудов, при котором бак переполняется даже при выключенной фильтрации. Практика показывает, что экономия на качественной запорной арматуре приводит к необходимости капитальной переделки узлов обвязки уже через два сезона эксплуатации.
Экономический анализ показывает, что устранение ошибок на этапе проектирования обходится в 5-7 раз дешевле, чем последующая реконструкция подземного узла или замена поврежденного оборудования. Рассмотрим сравнительную модель затрат для бассейна объемом 50 кубических метров при различных подходах к проектированию емкости.
| Параметр | Грамотное проектирование | Ошибочный подход |
|---|---|---|
| Первоначальные затраты (руб.) | 280 000 | 190 000 |
| Затраты на сервис/ремонт (3 года) | 30 000 | 180 000 |
| Потери воды и химии (год) | 5 000 | 45 000 |
| Итого за 3 года (руб.) | 325 000 | 460 000 |
Очевидно, что попытка сэкономить на объеме резервуара или качестве материалов корпуса ведет к скрытым убыткам. Недостаточная герметизация бетонных компенсационных емкостей — еще один фактор риска. При отсутствии профессиональной гидроизоляции с применением эластичных лент в местах примыкания труб, возникает риск подмыва фундамента под баком. В долгосрочной перспективе это вызывает просадку емкости и разгерметизацию соединений. Профессиональный подход требует использования полипропиленовых емкостей заводского производства с расчетной толщиной стенки, исключающей деформацию под давлением грунта, что обеспечивает срок службы системы без вмешательства в течение 10-15 лет.
Пошаговый алгоритм расчета и чеклист проверки параметров емкости
Ошибки при определении объема компенсационного бака часто связаны с игнорированием динамики уровня воды при массовом заходе купальщиков. Типичный сбой проектирования — расчет исключительно по площади зеркала воды без учета волнового эффекта и вытесняемого объема тел. Если емкость недостаточна, при интенсивном использовании бассейна происходит либо оголение всасывающего патрубка насоса, либо перелив воды через край резервуара в дренажную систему, что ведет к необоснованным потерям теплоносителя и химии.
Правильный алгоритм базируется на суммировании трех составляющих: объема вытеснения, объема промывки фильтров и запаса на волнообразование.
- Определите объем вытесняемой воды. Примите среднее значение 60-80 литров на одного купальщика. Умножьте это число на максимальную единовременную пропускную способность чаши.
- Рассчитайте объем воды, необходимый для одной обратной промывки фильтровальной установки. Данные берутся из технического паспорта фильтра: площадь фильтрации умножается на скорость промывки и время цикла.
- Добавьте коэффициент 15-20% на волнообразование и колебания уровня.
- Сравните полученное значение с геометрическими параметрами переливного желоба. Суммарный объем желоба должен составлять не менее 40% от общего объема компенсационной емкости для обеспечения плавности перелива.
На практике часто встречается ситуация, когда инженер пренебрегает расчетом высоты зеркала воды в баке. При достижении критического уровня датчики системы автодолива должны блокировать подачу, а при превышении — открывать аварийный сброс. Отсутствие буферной зоны в 10-15 сантиметров до верхней кромки емкости неизбежно приводит к затоплению технического помещения при скачках давления в подающей магистрали.
| Параметр | Критерий проверки |
|---|---|
| Полезный объем | Соответствие сумме вытеснения и цикла промывки |
| Геометрия входа | Отсутствие турбулентности при поступлении из желобов |
| Датчики уровня | Наличие трех уровней: аварийный, рабочий, сухой ход |
| Обслуживание | Наличие ревизионного люка диаметром не менее 600 мм |
Для предотвращения кавитации на всасывании насоса важно обеспечить минимальное расстояние от дна емкости до заборного патрубка. Оно должно составлять не менее 200 миллиметров, при этом сам патрубок необходимо оснастить антивихревой воронкой. Распространенный случай — использование плоских заборных решеток, которые при низком уровне воды создают воронку, засасывающую воздух. Это выводит из строя торцевое уплотнение насоса и срывает поток фильтрации. Проверка этих узлов на этапе пусконаладки исключает простои системы в пиковый сезон.
Часто задаваемые вопросы
Каков минимальный объем компенсационного бака для частного бассейна?
Объем бака должен составлять не менее 5-10 процентов от общего объема чаши бассейна. Этого запаса достаточно для компенсации вытесненной воды при прыжках в воду и обеспечения работы системы фильтрации при промывке песчаных фильтров.
Можно ли сэкономить место и установить бак меньшего размера?
Уменьшение объема ниже расчетного приведет к оголению всасывающего патрубка насоса при интенсивном купании, что вызовет кавитацию и выход оборудования из строя. При дефиците пространства используйте узкие вертикальные емкости или увеличьте высоту переливных желобов.
В чем преимущество пластиковых емкостей перед бетонными?
Полипропиленовые баки герметичны, не требуют дополнительной гидроизоляции и исключают риск коррозии арматуры. Бетонные конструкции часто дают микротрещины при усадке, что ведет к скрытым утечкам, которые сложно обнаружить без специализированного оборудования.
Как рассчитать аварийный перелив, чтобы избежать затопления помещения?
Аварийный перелив должен иметь сечение, превышающее диаметр подающей магистрали автодолива минимум в полтора раза. Установите его на 5-10 сантиметров ниже верхнего края емкости, чтобы обеспечить свободный отвод излишков воды в канализацию.
Нужна ли установка датчиков уровня в переливную емкость?
Да, многоуровневые датчики необходимы для автоматизации процессов. Они управляют электромагнитным клапаном долива и блокируют работу циркуляционного насоса при критически низком уровне воды, предотвращая работу всухую.
Почему вода в компенсационном баке может застаиваться?
Застой происходит при неправильной организации гидравлики, когда подача воды в бак осуществляется выше уровня зеркала или отсутствуют перегородки для перемешивания потоков. Правильно спроектированная емкость должна иметь постоянную циркуляцию через систему фильтрации.
Влияет ли пропускная способность желобов на выбор емкости?
Да, если пропускная способность желобов ниже производительности насоса, уровень воды в чаше будет постоянно колебаться. Расчетный объем бака должен учитывать пиковую нагрузку, при которой скорость возврата воды в емкость максимальна.
Как правильно выполнить гидроизоляцию узла примыкания труб к баку?
Используйте только профессиональные проходки с EPDM-уплотнениями или приварные фланцы для пластиковых резервуаров. Жесткая зачеканка труб цементным раствором в бетонных баках недопустима из-за температурных расширений, которые неизбежно приведут к течи.
Выводы
Проектирование системы водоподготовки требует комплексного подхода, где переливная емкость для бассейна выступает ключевым регулятором гидравлического баланса. Игнорирование точного расчета объема резервуара ведет к сбоям в работе насосного оборудования и некорректной фильтрации. Надежная система строится на точном математическом расчете вытесненного объема воды, учитывающем как пиковую нагрузку, так и инерцию потоков в желобах.
Главная ценность правильного выбора емкости заключается в обеспечении бесперебойной работы фильтрации и предотвращении аварийных переливов при интенсивной эксплуатации. Грамотная гидравлическая схема исключает риск осушения бака и кавитации насосов, продлевая ресурс всей инженерной системы бассейна.
- Оптимальный объем резервуара должен перекрывать суммарный объем воды, вытесненной купающимися, и остаточный объем в желобах при остановке системы.
- Материал бака подбирается исходя из условий монтажа: пластиковые емкости оптимальны для частных проектов, бетонные — для капитальных сооружений с высокими требованиями к долговечности.
- Автоматизация контроля уровня воды и установка дублирующей системы аварийного перелива обязательны для минимизации рисков затопления технического помещения.
Василихин Денис, Генеральный директор
Главная ошибка инженера — считать переливную емкость просто баком для хранения воды. Это динамический узел системы, который должен мгновенно гасить скачки давления. Если расчеты выполнены на глаз, гидравлические удары и перерасход химии станут неизбежной платой за экономию на проектировании.
Используйте приведенный алгоритм расчета на этапе проектирования, чтобы исключить дорогостоящие переделки инженерных коммуникаций в будущем.
