Главная ошибка при проектировании спортивного объекта заключается в попытке сэкономить на фундаменте и гидроизоляции, ошибочно полагая, что основная нагрузка приходится на систему фильтрации. На практике именно скрытые дефекты чаши в первые два года эксплуатации приводят к потере бюджета, превышающей затраты на качественные материалы в три-четыре раза.
В этой статье мы детально разберем технические стандарты для строительства спортивных бассейнов 25 метров, требования к системе циркуляции воды и переливным лоткам, а также влияние глубины чаши на гидродинамические показатели. Вы узнаете, как правильно рассчитать закладные элементы, выбрать тип облицовки для спортивных нагрузок и обеспечить соответствие чаши стандартам безопасности и нормам водоподготовки для интенсивного использования.
Строительство спортивных объектов сегодня требует жесткого соблюдения инженерных регламентов, так как рынок смещается в сторону долговечности и снижения эксплуатационных затрат. Увеличение стоимости энергии заставляет владельцев коммерческих и частных комплексов пересматривать подход к теплоизоляции чаши и автоматизации управления химическим балансом воды. Понимание этих процессов на этапе котлована — единственный способ избежать капитального ремонта здания бассейна в будущем, гарантируя стабильную работу инфраструктуры при высоких нагрузках.
Архитектурные стандарты спортивного бассейна: классификация и габариты чаш
Проектирование спортивных объектов требует строгого соблюдения геометрии чаши, регламентированной международными стандартами World Aquatics и национальными ГОСТ Р 53491.1-2009. Отступление от этих параметров делает объект непригодным для официальных соревнований и снижает его коммерческую ликвидность.
Базовые требования к габаритам:
- Длина чаши: 25 м или 50 м.
- Ширина: 8,5–25 м (зависит от количества дорожек).
- Глубина: минимум 1,4 м в мелкой части; уклон дна 0,01–0,045.
Для профессиональных стартов с использованием тумб глубина 1,35 м обязательна на участке от 1,0 м до 6,0 м от торцевой стенки. На международных турнирах стандарт повышается до 2,0 м по всей длине, а для олимпийского уровня рекомендуется 3,0 м для минимизации турбулентности воды.
| Тип объекта | Минимальная глубина (м) | Бюджетный приоритет |
|---|---|---|
| Тренировочный | 1,35 – 1,40 | Оптимизация бетона |
| Соревновательный | 2,00 | Сертификация |
| Олимпийский | 3,00 | Гидродинамика |
Экономика строительства и операционные затраты
Увеличение глубины чаши на каждый метр существенно меняет смету. Стоимость спортивного бассейна формируется из объема железобетонных работ, расхода гидроизоляционных материалов и мощности системы фильтрации. Переход от глубины 1,4 м к 3,0 м увеличивает объем бетонной смеси на 40–50% и требует усиления армирования из-за возросшего гидростатического давления.
Сроки окупаемости напрямую зависят от функционала. Объект, соответствующий стандартам для проведения соревнований, имеет более высокий потенциал аренды дорожек (на 25–35% выше, чем у любительских чаш). Типичная ситуация: объект с глубиной 2,0 м окупается на 15% быстрее за счет возможности проводить профессиональные секции и аттестационные заплывы.
Расчет затрат на эксплуатацию включает:
- Энергопотребление систем подогрева (пропорционально объему воды).
- Обслуживание систем водоподготовки (увеличение мощности насосного оборудования для глубоких чаш).
- Амортизацию отделочных материалов (керамика или ПВХ-лайнер).
При выборе параметров важно соблюдать баланс: избыточная глубина ведет к неоправданному росту затрат на дезинфекцию и нагрев, а недостаточная — лишает объект статуса спортивного. Инвестиции в соблюдение регламентов окупаются за счет долгосрочной эксплуатации и отсутствия необходимости в дорогостоящей реконструкции при смене классификации объекта.

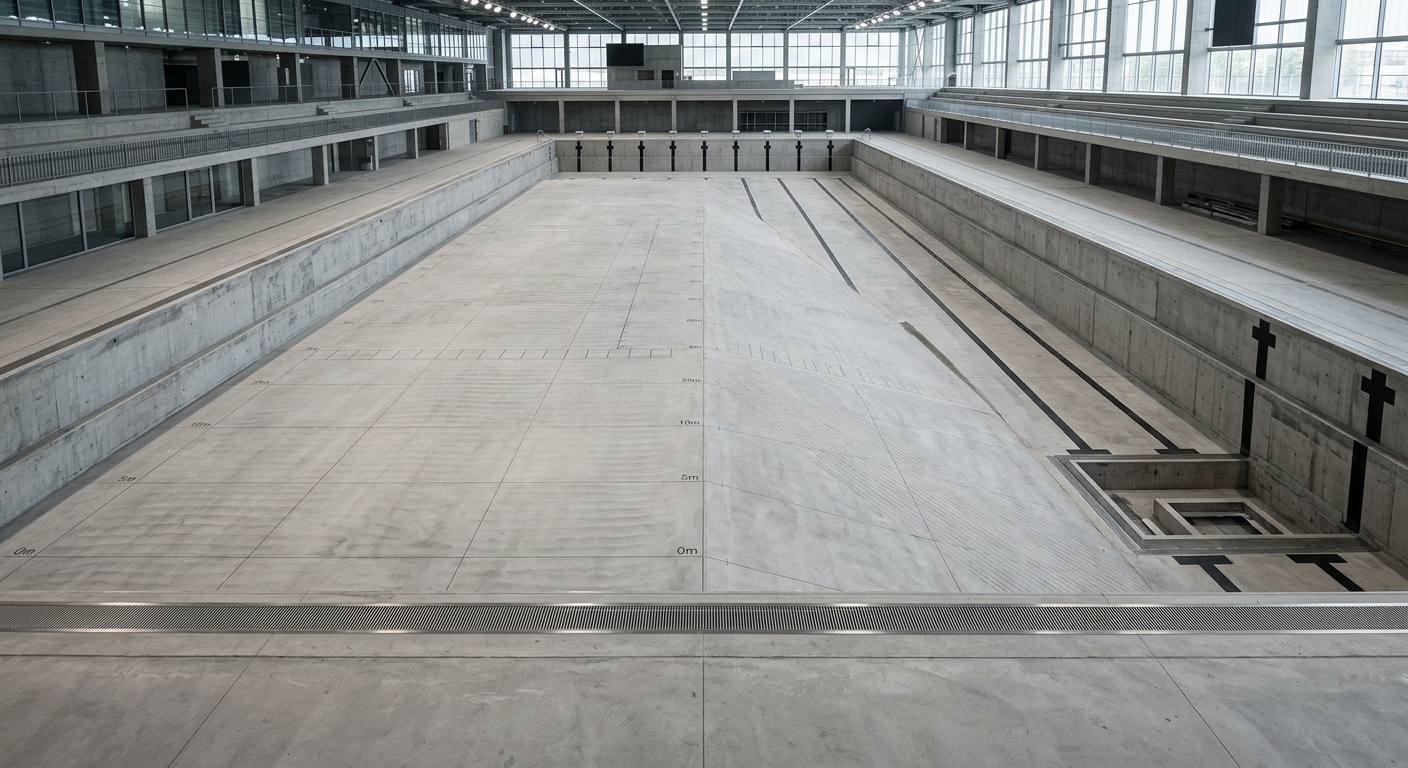

Технические требования к глубине и профилю дна для различных видов спорта
Оптимизация параметров чаши определяет функциональный потенциал объекта. Неправильно спроектированный профиль дна исключает возможность проведения официальных стартов и ограничивает типы тренировочных нагрузок. Рассмотрим трансформацию подхода к проектированию на основе регламентов World Aquatics и действующих СП.
Типовые ошибки и стандартизация
До внедрения строгой стандартизации часто встречалась ситуация, когда дно бассейна проектировалось с произвольным уклоном для удобства визуального зонирования. Результат — невозможность сертификации объекта для соревнований, риск травматизма при выполнении прыжков со стартовых тумб и неэффективная гидродинамика. После приведения профиля к нормативным требованиям, спортивный бассейн приобретает статус профессиональной площадки.
| Вид дисциплины | Минимальная глубина (м) | Примечание |
|---|---|---|
| Спортивное плавание | 1,35 | Участок 1–6 м от торца |
| Водное поло | 1,8 – 2,0 | По всей игровой зоне |
| Прыжки в воду | 5,0 | Зависит от высоты снаряда |
Профиль дна и безопасность
Распространенный случай — использование переменного уклона дна в универсальных чашах. В такой конфигурации критически важно соблюдение плавности перехода. Резкие перепады глубины создают турбулентные потоки, мешающие атлетам, и нарушают требования безопасности. Согласно СП 383.1325800.2018, уклон должен обеспечивать не только комфорт пловцов, но и технологические условия для эффективного слива воды и работы системы фильтрации.
Для олимпийских стандартов глубина 1,8–2,05 м является базовой. При проектировании зон для прыжков в воду требования возрастают до 5 метров и более, что требует устройства локальных приямков. Если в проекте не заложена глубина 5,8 метра для хай-дайвинга, последующая реконструкция чаши становится экономически нецелесообразной из-за необходимости полной переработки конструктивной схемы и системы водоподготовки. Инженерная точность на этапе заливки бетона — единственный способ избежать многомиллионных затрат на исправление геометрии чаши в будущем.
Гидравлическая система и организация водообмена в профессиональных бассейнах
Равномерное распределение потоков воды — критический фактор, определяющий качество среды в спортивном бассейне. Ошибки в гидравлике приводят к появлению застойных зон, где концентрация дезинфектантов падает, а рост микрофлоры ускоряется. В профессиональном проектировании мы исходим из принципа вытеснения, где подготовленная вода подается через систему донных форсунок, а загрязненная отводится через переливные желоба по всему периметру чаши.
Как обеспечить нормативный водообмен?
Согласно действующим стандартам, для спортивных бассейнов время полного цикла водообмена не должно превышать 8 часов. В оздоровительных сегментах этот показатель сокращается до 6 часов. На практике это требует точного расчета производительности насосного оборудования. Важно учитывать, что при использовании вертикальной подачи воды одно впускное устройство должно приходиться на каждые 8 квадратных метров зеркала воды. Пренебрежение этим правилом ведет к локальным гидравлическим ударам и неравномерному перемешиванию реагентов.
Роль балансного резервуара и систем защиты
Балансный резервуар выполняет функцию компенсатора объема. Он принимает воду, вытесняемую пловцами, и обеспечивает запас для промывки фильтров. При проектировании важно соблюдать требование по исключению прямого соединения с водопроводной сетью: подача свежей воды возможна только через разрыв струи. В противном случае существует риск обратного тока загрязненной воды в муниципальный водопровод. Также для насосов мощностью свыше 3 кВт обязательна установка устройств плавного пуска, что продлевает ресурс гидравлической арматуры и снижает пусковые токи в электросети.
Технические параметры циркуляции
| Параметр | Нормативное требование |
|---|---|
| Цикл водообмена (спорт) | Не более 8 часов |
| Цикл водообмена (оздоровление) | Не более 6 часов |
| Плотность форсунок | 1 шт на 8 м2 площади |
Типичная проблема при эксплуатации заключается в неправильной настройке переливных желобов. Если уровень воды в чаше не отрегулирован идеально по горизонту, перелив становится односторонним, что нарушает общую схему циркуляции. В профессиональных объектах мы всегда закладываем возможность регулировки потока на каждой форсунке. Это позволяет корректировать гидродинамику чаши после заполнения, компенсируя возможные погрешности при монтаже закладных элементов. Использование систем рециркуляции с многократной очисткой остается приоритетным методом, обеспечивающим стабильное качество воды при высокой нагрузке на бассейн.

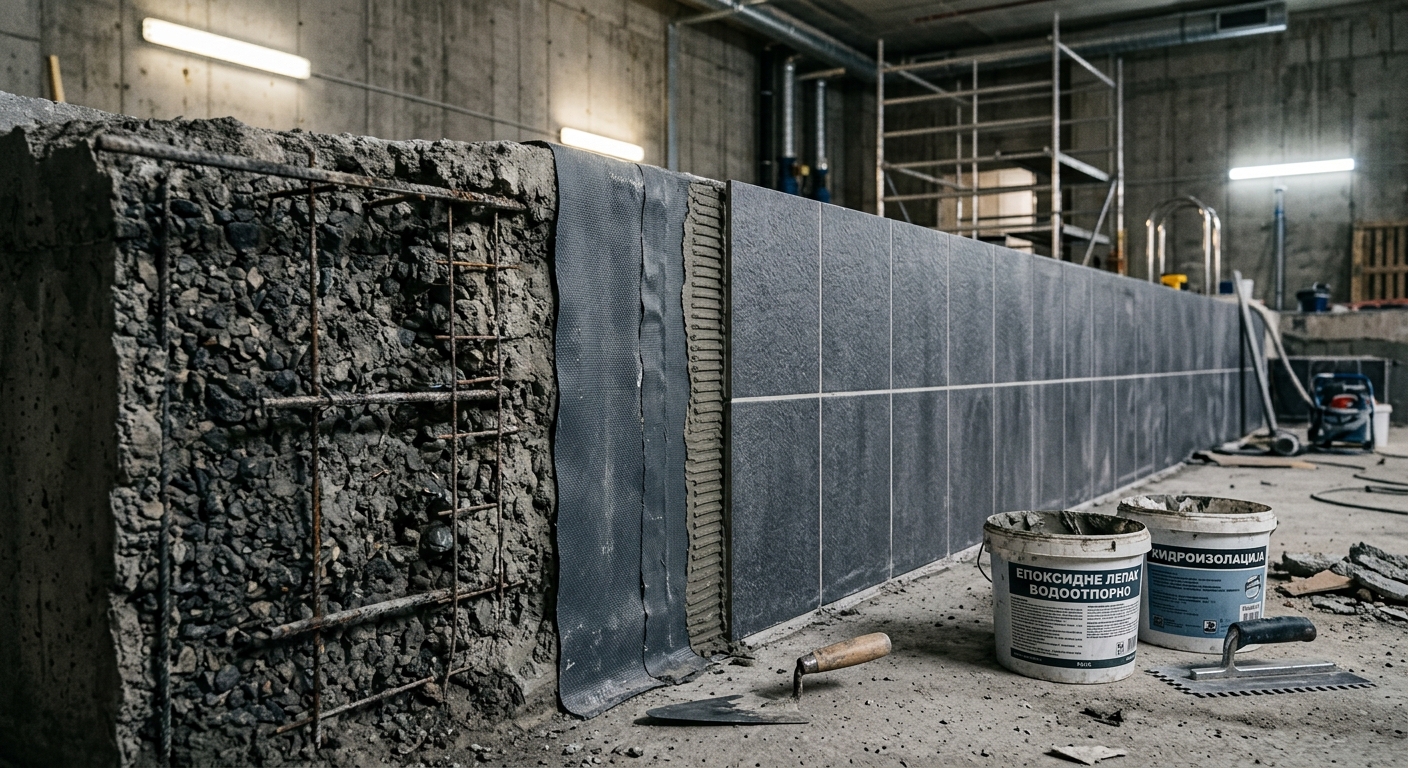

Материалы для чаши и отделки: обеспечение долговечности при высоких нагрузках
На практике часто встречается деградация бетонного основания спортивного бассейна уже через пять лет эксплуатации из-за неправильного подбора гидроизоляционных составов и пренебрежения требованиями к водопоглощению плитки. Типичная ситуация выглядит так: использование стандартного плиточного клея вместо эпоксидных адгезивов приводит к локальному отслоению отделки, что при динамических нагрузках в 25- или 50-метровых чашах провоцирует ускоренное разрушение бетонного тела в зонах высокого давления воды.
Основой долговечности спортивного бассейна является выбор материала чаши, соответствующего проектным нагрузкам. Согласно СП 31-116-2006, бетонные конструкции должны иметь марку по водонепроницаемости не ниже W6 и морозостойкости F150. Это обеспечивает расчетный срок службы несущего каркаса более 50 лет. В регионах с сейсмической активностью до 7 баллов целесообразно рассматривать применение стеклопластиковых композитов, которые снижают вероятность образования критических трещин на 70 процентов по сравнению с монолитным бетоном.
в подарок!
Выбор отделочных материалов жестко регламентирован необходимостью минимизации водопоглощения. Керамическая плитка группы BIa по стандарту ISO 13006 с коэффициентом водопоглощения менее 3 процентов является единственным допустимым решением для спортивных объектов. Применение материалов с более высоким показателем приводит к насыщению структуры влагой, что в сочетании с температурными деформациями и давлением воды неизбежно ведет к разрушению клеевого слоя. Дополнительно, все используемые материалы должны иметь свидетельство о государственной регистрации согласно СанПиН 2.1.3684-21, что подтверждает их химическую инертность и безопасность при длительном контакте с дезинфектантами.
Для обеспечения герметичности бетонных чаш рекомендуется отказ от битумных материалов в пользу эпоксидных и полиуретановых гидроизоляционных систем. Статистика показывает, что применение современных полимерных составов снижает риск протечек на 90 процентов. В случае выбора стальных чаш с антикоррозионным покрытием на основе цинка и полимеров, средний срок эксплуатации без капитального ремонта составляет 25–30 лет, при условии строгого контроля за режимом водоподготовки и отсутствия электрохимической коррозии.
| Материал чаши | Преимущество | Срок службы |
|---|---|---|
| Бетон (W6/F150) | Высокая несущая способность | 50+ лет |
| Сталь (Zn-покрытие) | Минимальный вес и быстрый монтаж | 25–30 лет |
| Стеклопластик | Сейсмостойкость и химическая стойкость | 20–25 лет |
Профессиональный подход к строительству спортивного бассейна исключает экономию на качестве гидроизоляции и плиточного адгезива. Интеграция современных полимерных мембран и использование высокоплотной керамики позволяют эксплуатировать объект в режиме интенсивных спортивных нагрузок без необходимости проведения внеплановых ремонтных работ в течение первых десятилетий эксплуатации.
Системы фильтрации и дезинфекции воды: соответствие санитарным нормам
Для обеспечения регламентированного качества воды в спортивном бассейне недостаточно простого пропускания потока через фильтровальную установку. Необходимо соблюдение баланса между скоростью водообмена, эффективностью удаления взвешенных частиц и химической стабилизацией среды. Согласно СП 31.13330.2012, для чаш глубиной более 1,35 м кратность полного оборота воды должна составлять не менее одного раза в 6 часов. Нарушение этого цикла ведет к застою воды и снижению эффективности дезинфекции.
Мифы о качестве воды
Распространенные заблуждения часто приводят к ошибкам при проектировании и эксплуатации спортивных объектов. Разберем ключевые из них.
Миф 1: Использование только УФ-облучения позволяет полностью отказаться от хлорирования.
Реальность: УФ-излучение является вспомогательным методом. Оно эффективно разрушает хлорамины и уничтожает микроорганизмы в потоке, проходящем непосредственно через камеру установки. Однако УФ не обладает пролонгированным действием. Хлор остается единственным средством, обеспечивающим остаточный дезинфицирующий эффект во всем объеме чаши, что критически важно при высокой плотности пловцов. Комбинированный подход позволяет снизить дозу хлора на 30–50%, при этом концентрация свободного хлора должна оставаться в диапазоне 0,3–0,5 мг/л согласно СанПиН 2.1.3684-21.
Миф 2: Чем выше концентрация хлора, тем безопаснее вода.
Реальность: Избыточное хлорирование провоцирует образование трихлорамина, который является побочным продуктом реакции хлора с органическими загрязнениями. Превышение уровня связанного хлора свыше 0,9 мг/л, согласно ГОСТ Р 53491.1-2009, свидетельствует о неэффективности системы фильтрации. Типичная ситуация на практике: при плохой работе песчаных фильтров органический фон растет, что вынуждает операторов повышать дозировку реагентов, замыкая порочный круг. Качественная очистка начинается с фильтров с кварцевым песком, задерживающих взвесь размером 20–40 микрон.
Миф 3: Автоматика полностью исключает необходимость ручного контроля.
Реальность: Автоматические станции дозирования работают по показателям датчиков, которые требуют регулярной калибровки. В условиях интенсивной эксплуатации спортивного бассейна, где залповые выбросы органики от спортсменов меняют химический состав воды за считанные минуты, автоматика может не успеть компенсировать резкие колебания pH или окислительно-восстановительного потенциала. Ежедневный лабораторный контроль химических показателей является обязательным требованием безопасности, которое невозможно заменить программными алгоритмами.
| Показатель | Нормативное значение |
|---|---|
| Свободный хлор | 0,3–0,5 мг/л |
| Связанный хлор (хлорамины) | Не более 0,9 мг/л |
| Кратность водообмена | Раз в 6 часов |
Техническая надежность системы фильтрации базируется на правильном подборе скорости фильтрации в загрузке. Превышение проектных скоростей приводит к проскоку взвешенных частиц, что моментально снижает прозрачность воды и создает условия для роста биопленок на стенках чаши, затрудняя работу дезинфектантов.
Специализированное оборудование: стартовые тумбы, разделительные дорожки и системы хронометража
Стабильность химических показателей и чистота воды теряют смысл, если оснащение чаши не соответствует регламентам проведения соревнований. Распространенная ошибка при проектировании спортивных объектов заключается в игнорировании интеграции электронных компонентов в конструктив тумб и бортов, что приводит к необходимости штробления готовых обходных дорожек и повреждению гидроизоляционного слоя.
Стартовые тумбы требуют строгого соблюдения геометрии установки. Согласно ГОСТ Р 70686-2023, высота поверхности тумбы над зеркалом воды должна составлять от 0,50 до 0,75 м. Типичный дефект при монтаже — нарушение этого диапазона, что влечет за собой дисквалификацию спортсменов на официальных стартах из-за неправильного угла входа в воду. Соревновательные модели в обязательном порядке должны быть оснащены разъемами для подключения систем хронометража и датчиков фальстарта. Тренировочные тумбы, не имеющие данных опций, пригодны лишь для учебных бассейнов и не могут использоваться для проведения аттестованных состязаний.
Система хронометража — это не просто табло, а комплекс прецизионных датчиков. Минимально необходимый набор для официальных мероприятий включает сенсоры предустановки, установки, финиша, фиксации фальстарта, замера скорости на финише и систему световой индикации «Гирлянда». Для региональных соревнований допускается упрощенная конфигурация, состоящая из датчиков предустановки, установки и финиша. Распространенный случай — использование несовместимых кабельных линий, которые не выдерживают условий постоянной влажности, что приводит к коррозии контактов и сбоям в протоколах соревнований.
Разделительные дорожки выполняют двойную функцию: они не только разграничивают пространство, но и гасят волну. Использование дешевых аналогов без встроенных волногасителей приводит к тому, что энергия гребка пловца отражается от стенок чаши, создавая турбулентность, которая замедляет всех участников заплыва. Профессиональное оборудование подразумевает наличие поплавков с независимым вращением, эффективно разбивающих энергию потока.
Основные требования к оснащению:
- Стартовые тумбы должны иметь жесткое анкерное крепление к закладным деталям, исключающее люфт при толчке.
- Электронные системы хронометража требуют прокладки независимых кабельных каналов в обходных дорожках, защищенных от конденсата.
- Разделительные дорожки должны соответствовать длине бассейна и иметь механизм натяжения, обеспечивающий прямолинейность траектории.
- Датчики финиша должны устанавливаться строго перпендикулярно зеркалу воды для исключения погрешности при касании.
- Все металлические элементы оборудования, включая поручни и крепления дорожек, должны быть выполнены из нержавеющей стали марки AISI 316 или выше для предотвращения точечной коррозии в хлорированной среде.
При выборе оборудования важно учитывать интенсивность эксплуатации. Интеграция датчиков в структуру стартовых блоков должна быть продумана на этапе монолитных работ, чтобы обеспечить скрытую прокладку коммуникаций. Оставлять слаботочные системы открытыми — значит подвергать их риску механического повреждения и преждевременного выхода из строя из-за окисления контактов в зоне испарения воды.
Освещение и акустический комфорт в спортивных водных комплексах
Помимо защиты слаботочных сетей, критическим фактором эксплуатации спортивного бассейна становится светотехническая среда и борьба с избыточным шумом. Ошибки при проектировании этих систем делают невозможным проведение профессиональных соревнований и снижают ресурс спортивного объекта.
Согласно СП 310.1325800.2017, освещенность поверхности воды в крытых спортивных бассейнах должна составлять не менее 150 лк. Однако для обеспечения качества телевизионной трансляции и безопасности спортсменов на стартовых и поворотных участках уровень освещенности повышается до 600 лк, а при проведении соревнований категории А — до 1500 лк. Практика показывает, что использование только верхнего освещения приводит к появлению световых бликов на зеркале воды, которые слепят пловцов и искажают визуальный контроль за подводной частью чаши. Решением является комбинирование отраженного света и направленных светильников с защитными экранами, минимизирующими слепящий эффект.
Акустический комфорт напрямую связан с временем реверберации. В помещениях с высокой влажностью и обилием твердых поверхностей (керамика, бетон, стекло) звук многократно отражается, что создает гул и затрудняет восприятие команд тренера. Согласно нормативам, время реверберации на частотах 500–2000 Гц должно быть строго регламентировано. На практике для снижения акустической нагрузки применяются звукопоглощающие панели из вспененного меламина или перфорированные акустические плиты с антикоррозийным покрытием, устанавливаемые на потолок и верхние зоны стен.
| Параметр | Нормативный показатель |
|---|---|
| Освещенность поверхности воды | от 150 лк |
| Освещенность стартовой зоны | от 600 лк |
| Уровень шума (тренировки) | до 82 дБА |
| Уровень шума (соревнования) | до 110 дБА |
Типичная проблема при несоблюдении этих требований — невозможность корректной работы системы судейства и оповещения, а также быстрая утомляемость персонала и спортсменов. Избыточный шум, превышающий 82 дБА во время тренировок, создает психологический дискомфорт. При проектировании систем вентиляции и кондиционирования важно учитывать уровень шума от приточных установок, так как их гул суммируется с эхом помещения. Профессиональный подход подразумевает установку виброгасящих опор под инженерное оборудование и использование звукоизоляционных коробов для воздуховодов, что позволяет удерживать акустические показатели в рамках ГОСТ Р 58458-2020 даже при пиковых нагрузках во время соревнований.
Климатический контроль и вентиляция: создание оптимальной среды в помещении
Стабильный микроклимат в спортивном бассейне — это не только комфорт спортсменов, но и сохранность строительных конструкций. Основная задача инженерных систем заключается в компенсации интенсивного испарения с зеркала воды, которое провоцирует коррозию, развитие плесени и разрушение отделочных материалов. При проектировании систем вентиляции и осушения необходимо придерживаться жестких параметров, регламентированных СП 310.1325800.2017 и международными стандартами VDI 2089.
Оптимальные показатели среды в зале ванны:
| Параметр | Целевое значение |
|---|---|
| Температура воды | 24–26 °C |
| Температура воздуха | 26–28 °C |
| Относительная влажность | 55–60% |
| Подвижность воздуха | не более 0,2 м/с |
Для поддержания данных параметров в спортивных объектах рекомендуется придерживаться следующего алгоритма проектирования:
- Расчет влаговыделений. Учитывается площадь зеркала воды, интенсивность использования бассейна и температура воды. Это база для выбора мощности осушителей и кратности воздухообмена.
- Организация приточно-вытяжной вентиляции. Подача свежего воздуха должна осуществляться преимущественно вдоль остекления для предотвращения выпадения конденсата на светопрозрачных конструкциях.
- Управление качеством воздуха. Уровни CO2 необходимо удерживать в диапазоне 350–800 ppm. Превышение порога 800 ppm свидетельствует о неэффективной работе системы вентиляции, что негативно сказывается на выносливости спортсменов.
- Интеграция систем автоматики. Использование датчиков влажности и качества воздуха позволяет динамически изменять производительность вентиляционных установок, обеспечивая экономию энергоресурсов в часы отсутствия тренировок.
Типичный риск при эксплуатации спортивного бассейна связан с неправильной настройкой системы воздухораспределения. Если скорость потока воздуха превышает 0,2 м/с, пловцы испытывают дискомфорт из-за сквозняков, что недопустимо при выходе из воды. Другая распространенная проблема — игнорирование температурного дельта-градиента между водой и воздухом. Если воздух холоднее воды, интенсивность испарения возрастает кратно, что перегружает осушители и приводит к быстрому износу оборудования. Важно помнить, что влажность выше 65% создает благоприятную среду для микробиологического загрязнения поверхностей, поэтому автоматика должна жестко блокировать любые отклонения от заданных норм.
в подарок!
Распространенные ошибки при проектировании, снижающие функциональность объекта
Нарушение регламентов на этапе проектирования спортивного бассейна приводит к потере статуса объекта и невозможности его коммерческой эксплуатации. Ошибки в геометрии чаши и логистике потоков влекут за собой не только штрафы, но и необходимость дорогостоящей реконструкции, которая зачастую составляет до 40% от стоимости нового строительства.
Типичная проблема — занижение глубины чаши менее 2,0 м. Согласно стандартам World Aquatics, такой бассейн не пригоден для проведения официальных соревнований. Если проект изначально не закладывает глубину, соответствующую требованиям, объект теряет целевую аудиторию профессиональных спортивных школ, что снижает доходность на 30–50%.
Недостаточная ширина дорожек — еще один фактор риска. Стандарт в 2,5 м является критическим. Сужение дорожек до 2,0 м провоцирует столкновения пловцов при стартах и поворотах, что ведет к травматизму и снижению пропускной способности комплекса. В коммерческом секторе это означает сокращение количества абонементов, которые можно реализовать на одну дорожку.
Экономические последствия проектных ошибок отражены в сравнительной таблице затрат на устранение недочетов:
| Тип ошибки | Влияние на доход | Стоимость исправления |
|---|---|---|
| Малая глубина чаши | -50% от соревнований | Высокая (переделка дна) |
| Узкие обходные дорожки | -20% пропускной способности | Средняя (демонтаж трибун) |
| Ошибки вентиляции | -15% оттока клиентов | Высокая (замена систем) |
Ошибки в организации обходных путей — ширина менее 1,5 м с одной стороны и 2,0 м с другой — делают невозможным установку судейского оборудования и создают давку. На практике это приводит к падению уровня сервиса, что для премиального сегмента критично. Также отсутствие разделения потоков посетителей нарушает СанПиН 2.1.3684-21, что влечет за собой регулярные проверки надзорных органов и риск временного закрытия объекта.
Не менее важен расчет воздухообмена. При норме менее 80 м³/ч на человека происходит накопление хлораминов. Это вызывает у посетителей респираторные реакции и дискомфорт, что в долгосрочной перспективе приводит к оттоку постоянных клиентов. Затраты на модернизацию системы вентиляции после сдачи объекта в 2,5 раза превышают стоимость правильного проектирования на этапе подготовки документации. Экономия на проектных решениях в начале пути всегда оборачивается многократными потерями при эксплуатации.
Пошаговый план реализации спортивного бассейна: от технического задания до пусконаладки
Реализация спортивного объекта требует жесткой последовательности действий, где отклонение на ранних этапах приводит к критическим дефектам конструкции. Рассмотрим путь от постановки задачи до запуска объекта через призму профессиональной практики.
Этапы проектирования и строительства
На этапе технического задания фиксируются ключевые параметры: назначение чаши, количество дорожек и соблюдение нормативной глубины. Согласно СП 310.1325800.2017, минимальная глубина для спортивного плавания составляет 1,8 м, однако для соревнований категории А требуется 2,0 м. Игнорирование этих цифр на старте делает бассейн непригодным для профессиональных стартов.
| Этап | Критическая задача |
|---|---|
| 1. Проектирование | Расчет статики чаши и гидравлической схемы водообмена. |
| 2. Общестроительные работы | Армирование и бетонирование чаши с учетом гидроизоляционных узлов. |
| 3. Технологическое оснащение | Монтаж закладных элементов, фильтрации и систем дезинфекции. |
| 4. Пусконаладка | Гидравлические испытания и настройка автоматики контроля воды. |
Сравнение подходов: До и После
Типичная ситуация при отсутствии четкого плана выглядит так: на этапе заливки бетона не учтены закладные под стартовые тумбы. В результате после завершения отделки приходится штробить готовое основание, нарушая целостность гидроизоляции. Это неизбежно ведет к протечкам и коррозии арматуры через 1-2 года эксплуатации. Правильный подход подразумевает интеграцию закладных элементов непосредственно в опалубочную систему до заливки бетона.
в подарок!
Другой пример связан с профилем дна. В практике часто встречаются проекты с резкими перепадами глубины, что противоречит рекомендациям ВОЗ по безопасности. Оптимальное решение — плавный уклон, соответствующий требованиям World Aquatics (не менее 1,35 м на участке от 1,0 до 6,0 м от стенки), что исключает зоны риска травматизма.
Чек-лист перед пусконаладкой
- Проверка герметичности контура: гидравлические испытания чаши на заполнение водой в течение 72 часов.
- Калибровка датчиков уровня и качества воды: проверка работы систем автоматического дозирования реагентов.
- Юстировка закладных элементов: проверка соответствия расположения стартовых тумб и лестниц проектным отметкам.
- Настройка вентиляционной системы: контроль кратности воздухообмена для предотвращения конденсации влаги на конструкциях.
- Проверка освещенности: соответствие нормативам по интенсивности светового потока на поверхности воды для обеспечения безопасности спортсменов.
Завершающий этап пусконаладки — обучение технического персонала работе с оборудованием. Эксплуатация спортивного бассейна требует строгого соблюдения регламента сервисного обслуживания, иначе даже качественная инженерия выйдет из строя в первый же сезон интенсивных нагрузок.
Часто задаваемые вопросы
Какая минимальная глубина необходима для полноценного спортивного бассейна?
Для проведения соревнований международного уровня глубина должна составлять не менее 2 метров, а оптимальным показателем считается 3 метра. На практике это исключает эффект турбулентности от отражения волн от дна, что критично для поддержания стабильной скорости пловцов.
Почему переливной лоток предпочтительнее скиммерной системы в спортивных объектах?
Переливная система обеспечивает эффективный сбор поверхностной пленки воды по всему периметру чаши, что необходимо при интенсивных нагрузках. Скиммеры не справляются с быстрым удалением загрязнений и создают неравномерное движение воды, искажающее результаты заплывов.
Какую гидроизоляцию использовать для чаши из монолитного железобетона?
Применяйте эластичные двухкомпонентные цементно-полимерные составы, которые выдерживают высокое гидростатическое давление. В местах примыкания стен к днищу обязательно укладывайте бентонитовый шнур для компенсации деформаций и предотвращения протечек в технологические узлы.
Насколько критичен выбор отделочного материала для скорости спортсмена?
Используйте только профессиональную керамогранитную плитку с низким коэффициентом водопоглощения и высокой износостойкостью. Качественная укладка с минимально допустимой шириной шва снижает общее сопротивление воды и обеспечивает долговечность покрытия при постоянной химической обработке.
Как обеспечить правильный воздухообмен в зале спортивного бассейна?
Система вентиляции должна работать на удаление влажного воздуха непосредственно от зеркала воды с кратностью воздухообмена не менее 4-6 объемов в час. Это предотвращает конденсацию влаги на конструкциях перекрытия и защищает несущие элементы от коррозии.
Какие требования предъявляются к освещенности спортивного бассейна?
Уровень освещенности должен быть не менее 500 люкс на поверхности воды при отсутствии слепящего эффекта для пловцов. Рекомендую использовать светильники с защитой IP65 и направленным световым потоком, чтобы исключить блики на зеркале воды, мешающие судьям и спортсменам.
В чем главная ошибка при проектировании системы водоподготовки?
Основная ошибка заключается в недостаточном расчете объема рециркуляции, что ведет к застою воды в мертвых зонах чаши. Необходимо проектировать систему так, чтобы полный цикл фильтрации всего объема воды занимал не более 4 часов при максимальной загрузке бассейна.
Нужна ли дополнительная акустическая подготовка помещения?
Да, использование звукопоглощающих панелей на потолке и верхних частях стен обязательно для снижения времени реверберации. Без этого звуковые сигналы старта и команды тренера будут неразборчивы, что недопустимо в профессиональных спортивных комплексах.
Выводы
Проектирование спортивного бассейна требует жесткого соблюдения технологических регламентов на этапе формирования чаши и инженерных сетей. Ошибки в гидравлике или выборе материалов отделки ведут к дорогостоящим реконструкциям уже через пару лет эксплуатации. Профессиональный объект — это баланс между гидродинамикой чаши, точностью системы очистки и микроклиматом помещения. Игнорирование даже одного параметра, например, неправильный расчет кратности водообмена, неизбежно сказывается на безопасности спортсменов и ресурсе оборудования.
Главная ценность системного подхода к строительству — минимизация эксплуатационных затрат. Инвестиции в качественную нержавеющую сталь или специализированную плитку, а также в системы автоматизации фильтрации окупаются за счет долговечности конструкции и снижения расхода реагентов. Грамотный проект исключает переделки и обеспечивает соответствие объекта спортивным нормативам на десятилетия вперед.
- Обеспечивайте глубину и профиль дна строго по спортивным стандартам, чтобы исключить турбулентность при движении воды.
- Интегрируйте системы вентиляции и осушения на этапе проектирования чаши для предотвращения коррозии и грибка.
- Используйте только сертифицированное оборудование для хронометража и фильтрации, рассчитанное на интенсивный поток пловцов.
При планировании объекта опирайтесь на актуальные технические задания и рекомендации профильных инженерных стандартов, чтобы обеспечить функциональность спортивного бассейна на всех этапах его жизненного цикла.
