Самая частая причина гниения автоматики — не заводской брак, а теснота и сырость в приямке. Заказчики урезают площадь под оборудование ради экономии места, получая «душегубку» для дорогостоящей техники. Давайте разберем, как грамотно спланировать пространство, чтобы не обслуживать фильтры в позе лотоса.

В статье мы детально разберем, как правильно рассчитать размеры технического помещения для бассейна, обеспечив свободный доступ к обвязке и станциям дозации. Вы узнаете строгие нормативы площади, рабочие схемы приточно-вытяжной вентиляции и правила гидроизоляции с трапами. Без этой базы строительство бассейна под ключ быстро обернется регулярными аварийными ремонтами.

Сегодня это критично: современные инверторные установки и модули озонирования крайне чувствительны к конденсату. Нарушая базовые требования к техпомещению частного бассейна, вы своими руками сокращаете срок службы премиальной автоматики с десяти лет до пары коротких сезонов.

Василихин Денис, Генеральный Директор
"Оставляйте минимум 600 мм перед фильтром для удобной замены песка. Оборудование вплотную к стене — это гарантированный демонтаж магистрали при первой же ревизии. И обязательно закладывайте аварийный трап с уклоном стяжки в 1-2 градуса."

Скрытая угроза тесноты: почему экономия на площади ведет к поломкам

Недавно в Сочи наша бригада переделывала проблемный объект. Заказчик решил сэкономить место и втиснул фильтровальную установку с теплообменником в крошечную нишу под лестницей. Исход предсказуем: через полгода насос сгорел из-за перегрева, а заменить песок в фильтре оказалось невозможно без демонтажа труб обвязки.

Это типичная ошибка. Рассчитывая оптимальные размеры технического помещения для бассейна, необходимо закладывать площадь не только под агрегаты, но и под сервисную зону. Когда мы берем в работу строительство бассейна под ключ, инженеры «СИВАС» прорисовывают детальную 3D-схему бассейнового техпомещения. Мы учитываем габариты бочки, длину коллекторов и расположение щитов.

Базовые отступы для безопасного сервисного обслуживания:

• Над фильтром — минимум 600 мм для удобной засыпки стеклянного или кварцевого песка.
• У двигателя насоса — от 400 мм для беспрепятственного забора воздуха охлаждающей крыльчаткой.

Если на участке планируется заливка бетонного приямка для бассейнового оборудования, помните о грунтовых водах. Теснота усугубляет риски: в узком пространстве сложно разместить дренажный насос и выполнить надежную проникающую гидроизоляцию швов.

При грамотном обустройстве бассейнового техпомещения критическую роль играет воздухообмен. Без правильно рассчитанной принудительной вентиляции в техническом помещении бассейна неизбежно скапливается едкий конденсат. Влага быстро окисляет контакты автоматики и выводит из строя дорогие платы.

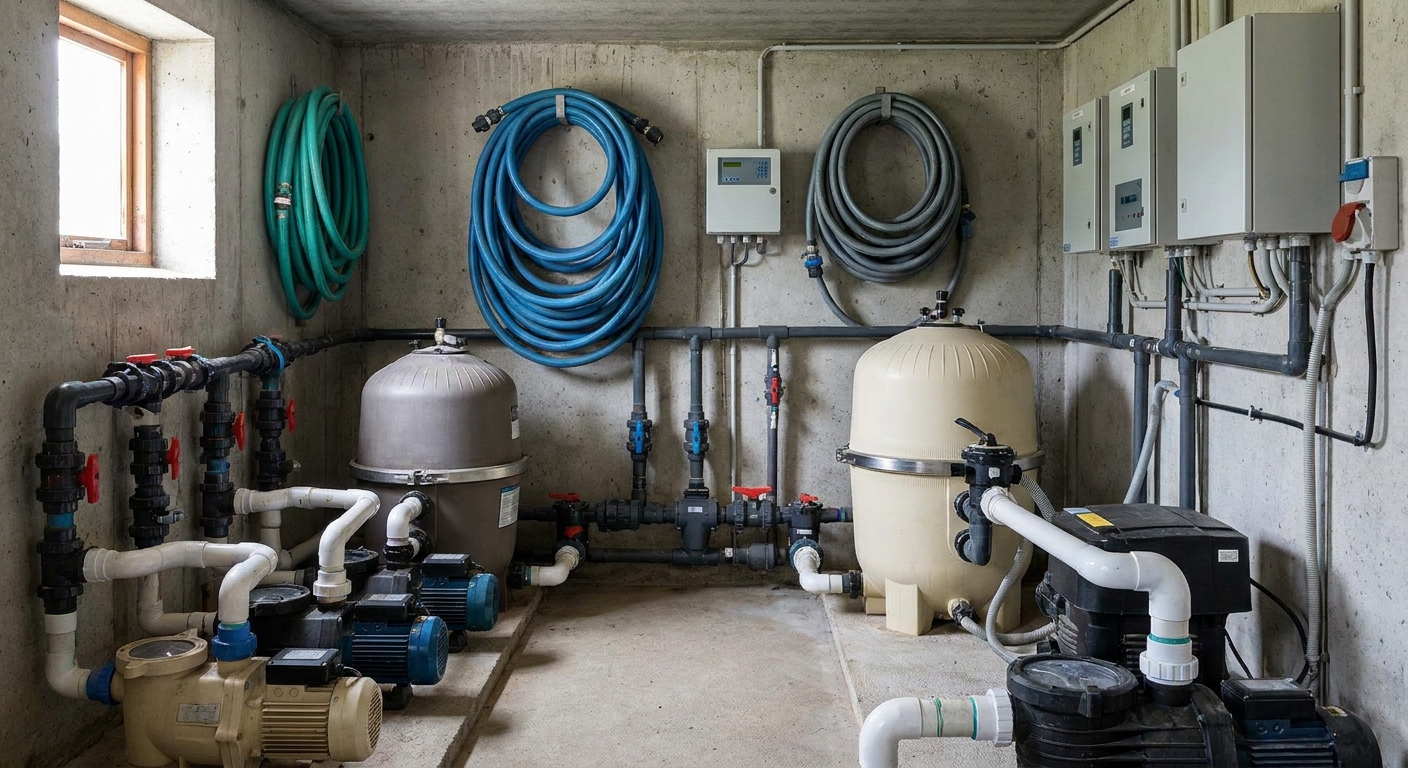

Точные габариты: минимальные и оптимальные площади для оборудования

Чтобы спасти автоматику от конденсата, о котором шла речь ранее, нужно закладывать правильные размеры технического помещения для бассейна. Попытка втиснуть гидросистему в каморку под лестницей неизбежно ведет к серьезным авариям.

Частая ошибка при монтаже оборудования бассейна в тесном подвале — полное игнорирование сервисных зон. Заказчик выделяет 2 квадратных метра, куда монтажники буквально утрамбовывают фильтр, насосы и станцию дозирования. Итог: для плановой замены песка приходится пилить ПВХ-трубы, а к блоку управления просто не подобраться.

Как делать правильно, строго соблюдая нормы проектирования техпомещения бассейна:

• Для частного водоема на 40 кубов минимальная площадь составляет 4–5 м². Оптимальная — от 6 м².
• Перед многопозиционным вентилем фильтра оставляем минимум 0,8 метра свободного пространства для обслуживания.
• Грамотное размещение оборудования для бассейна требует отступа от стен в 0,5 метра для быстрого доступа к разъемным муфтам.
• Высота потолков — от 2,2 метра для удобной прокладки вентиляционных коробов.

Эти габариты особенно критичны, когда насосная станция для бассейна монтируется в частном доме, а не в уличном павильоне. В зажатом пространстве вибрация от двигателей резонирует по перекрытиям, создавая гул. Простор позволяет установить надежные виброопоры.

ФИО: Василихин Денис, Должность: Генеральный Директор
"Если инженер не может подойти к бочке с мешком засыпки весом 25 кг, узел спроектирован неверно. Мы в СИВАС всегда делаем 3D-модель обвязки до стройки. Это гарантирует, что любой кран перекрывается за секунду в случае протечки, а насос легко снимается для ТО без демонтажа основной магистрали."

Микроклимат без коррозии: требования к вентиляции и отводу влаги

Продолжая тему окисленных контактов, скажу прямо: большинство проблем с платами и ржавчиной на насосах возникает из-за слепой веры в строительные мифы. В компании «СИВАС» мы регулярно видим сгнившее за год премиальное оборудование. Разберем заблуждения, из-за которых техническое помещение для бассейна размеры свои оправдывает, а функционал — теряет.

Миф 1: обычного вытяжного вентилятора в стене достаточно.
Реальность: Хлорные испарения тяжелее воздуха. Если поставить дешевый канальный вентилятор под потолком, внизу образуется застойная зона, где как раз стоят насосы. Правильная схема — приточно-вытяжная система. Приток подается сверху, а забор агрессивного воздуха организуется снизу. Кратность воздухообмена проектируем от трех объемов в час.

Миф 2: можно подключить техпомещение к общедомовой вентиляции.
Реальность: Это прямой путь к замене оцинкованных воздуховодов во всем доме. Пары реагентов крайне агрессивны. Они вызовут коррозию магистралей и разнесут запах химии по жилым комнатам. Для насосной станции всегда делается независимая ветка с выбросом на улицу через пластиковые воздуховоды.

Миф 3: радиатор отопления избавит от конденсата.
Реальность: Нагрев без отвода воздуха усугубляет ситуацию. Теплый воздух удерживает больше влаги. При контакте с холодной трубой подпиточной воды выпадает обильная роса, заливая пол. Решение — точный расчет баланса температур и обязательная изоляция труб холодной воды вспененным каучуком.

Подвал или пристройка: где лучше разместить насосы и фильтры

Чтобы защитить автоматику от этой влаги, нужно изначально грамотно выбрать локацию. В «СИВАС» мы регулярно решаем дилемму: спрятать инженерный узел под землю или вынести в отдельный блок. Оба варианта рабочие, но требуют разного инженерного подхода.

Размещение в подвале экономит площадь участка, но здесь острее стоит вопрос безопасности. Если прорвет трубу обвязки, вода пойдет вниз. Без аварийного приямка с дренажным насосом подвал затапливает за минуты. К тому же, закладывая техническое помещение для бассейна размеры нужно рассчитывать с учетом лестничного марша — заносить 150-килограммовую бочку фильтра по узкой лестнице практически невозможно.

Наземная пристройка лишена этих недостатков. В ней проще организовать отвод воды самотеком. Обслуживать насосы удобнее, а вибрации от их работы не передаются по перекрытиям в жилые комнаты.

ФИО: Василихин Денис, Должность: Генеральный Директор
"Главная ошибка подземных техпомещений — слабая гидроизоляция вводов. В проекте в Ростове грунтовые воды продавили гильзы труб, залив насосы. Теперь мы применяем только спецмуфты и закладываем дренажный канал ниже уровня пола."

Если участок позволяет, рекомендуем выносить инженерный блок за контур дома. Это снижает акустическую нагрузку и упрощает сервис. Мастеру не нужно идти через весь дом для промывки фильтра. При монтаже в цоколе фундаментная плита обязательно заливается с уклоном к трапу.

Чек-лист готовности: 10 обязательных условий перед монтажом труб

Трап установлен, уклон задан. Но до того как мы занесем трубы из НПВХ и клей, объект проходит жесткую приемку. Проектируя техническое помещение для бассейна размеры нужно учитывать не только для колб и насосов, но и для безопасной работы монтажников. Если начать обвязку в неподготовленной комнате, мы получим конденсат на клеевых швах и пыль в резьбе.

Проверьте эти десять пунктов до старта гидравлики:

1. Штукатурка завершена. Стены выровнены по маякам, чтобы хомуты встали строго перпендикулярно, без напряжения на трубу.
2. Выполнена гидроизоляция пола с заходом на стены минимум на 150 мм.
3. Залита чистовая стяжка. Никакого пылящего бетона, в идеале — уложен керамогранит.
4. Смонтировано рабочее освещение. Минимум 300 люкс на уровне пола.
5. Подведены питающие кабели. Щит автоматики имеет выводы с запасом длины от 1,5 метров.
6. Организован контур заземления для системы уравнивания потенциалов.
7. Загильзированы отверстия в чашу. Зазоры позволяют уложить шнур из гидрофильной резины.
8. Работают осушители. Влажность воздуха при склейке НПВХ не превышает 60%.
9. Подведена вода для опрессовки с давлением не менее 3 бар.
10. Канализация подключена к дренажному колодцу через гидрозатвор.

Частая ошибка — совмещение грязной отделки и монтажа гидравлики. Строители штробят стены, пыль оседает на фитингах, а потом шов дает течь на 2 атмосферах. Инженеры СИВАС заходят на объект только после уборки помещения. Переделка коллектора из-за мусора обходится дороже ожидания.

Выводы

Проектируя техническое помещение для бассейна размеры считайте с учетом сервисной зоны. Теснота убьет насосы: без зазоров вы не замените песок в фильтре и не промоете теплообменник без демонтажа обвязки.

Грамотный доступ к автоматике сэкономит вам бюджет на ремонтах при малейшей протечке.

• Оставляйте от 600 мм перед панелью фильтра.
• Ставьте вентиляцию с осушителем для защиты клемм.
• Делайте трап и уклон пола 2% для сброса воды.

ФИО: Василихин Денис, Должность: Генеральный Директор
"Закладывайте запас площади 20%. Сегодня стоит простой хлоратор, а завтра решите добавить станцию озонирования — ей нужен объем."

Сомневаетесь в габаритах приямка или подвала? Присылайте чертежи, проверим расстановку оборудования.

Денис Василихин — генеральный директор строительно-инжиниринговой компании СИВАС и практикующий инженер с 15-летним стажем возведения гидротехнических объектов. За его плечами более 80 успешно сданных бассейнов, где он лично рассчитывал эргономику технических приямков, контролировал обвязку фильтровальных узлов и настраивал системы приточно-вытяжной вентиляции. В своих материалах Денис по-дружески и без лишней воды делится реальным опытом со стройплощадок, объясняя, как грамотно скомпоновать оборудование в тесном помещении и обеспечить удобный доступ к насосам для будущего сервиса.
